計算機組裝與維護實訓室建設方案
一、概述
計算機組裝與維護實驗室是專門為學生提供學習計算機硬件與常用工具軟件學習與實踐的場所，是一個集計算機的拆裝作業、故障演示、板卡檢修、軟件系統調試與安裝于一體的實驗室。實驗室對經濟信息系的學生開設《計算機組裝與維護》、《計算機常用工具軟件的使用》等課程的實驗和技能實訓，面向全校非計算機類專業的學生開設《計算機系統維護》、《計算機組裝與軟件安裝》等實驗（訓）課程。
計算機組裝實驗室備有多臺計算機供學生進行拆卸和組裝操作，使學生從“配件級”來了解計算機硬件系統、工作原理，熟悉計算機故障快速診斷的方法，掌握多種操作系統及各類常用應用軟件的安裝技能。通過對計算機的拆裝實驗，有助于學生深入理解課程內容，培養動手能力和創新能力，激發學習興趣，提高學生對軟、硬件系統故障的綜合分析能力和故障的實際解決能力。
計算機組裝與維護實驗室是專門為學生提供的學習與實踐場所，主要用于學習計算機硬件、常用工具軟件以及計算機的組裝與維護技術。
實驗室的主要目的：
為學生提供一個真實的計算機組裝與維護環境，使他們能夠親手進行計算機的拆卸、組裝和維修操作。
使學生深入了解計算機部件的作用、性能、特點及使用環境，掌握組裝電腦、對硬盤進行分區、格式化及安裝、維護系統的技能。
實驗室的主要功能：
學生可以在此進行計算機硬件系統的組裝、計算機軟件系統的安裝、多媒體電腦的安裝、各種實用軟件的安裝和使用等操作。
學生還可以進行多媒體電腦的日常維護、計算機cmos參數的設置、微機系統的優化以及計算機軟、硬件故障的診斷和維護等實踐活動。
實驗室的設備與工具：
實驗室通常配備有計算機組裝與維護實訓裝置、電源控制屏、工具套件以及電腦故障診斷器等設備。
學生可以使用這些設備和工具進行各種計算機組裝與維護的實訓操作。
實驗室的教學任務：
主要承擔《計算機組裝與維護》等課程的實驗教學任務，使學生從“配件級”來了解計算機硬件系統、工作原理以及熟悉計算機故障快速診斷的方法。
實驗室也適合職業學校其他計算機相關課程的實訓教學，如《微型機組裝與維護實用教程》、《新電腦課堂•組裝維護》、《計算機維護與維修教程》等。
二、實訓室功能
計算機組裝與維護實驗室的主要功能有組裝、維修、組網。
組裝
提供PC機的硬件識別、分拆、組裝等實訓操作，掌握PC機的組裝技巧和方法，使每個學習者都能獨立地組裝一臺完整的PC機。
維修
通過對計算機主板、硬盤、顯示器等主要設備的檢測與維修，掌握硬件維修的基本方法和基本技能。
組網
用于練習做網線、連接局域網等實驗。計算機組裝與維護實驗室改造完成后可以為社會提供各種培訓業務。
通過實際操作組裝計算機，使學生掌握安裝的理論知識和實際操作技能，能進行計算機的日常維護、故障診斷及排除。

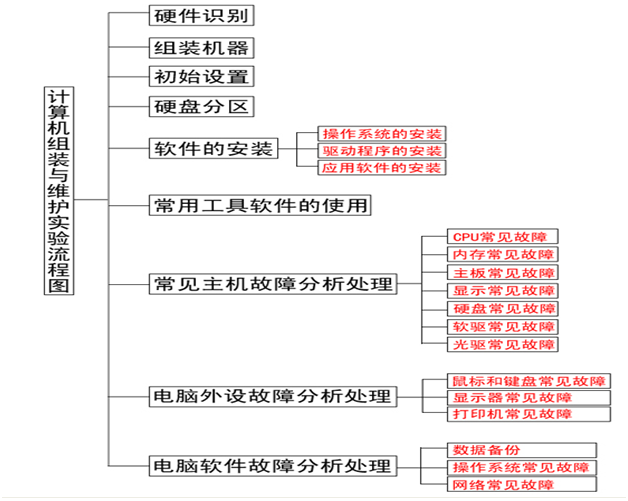

三、計算機組裝與維護實驗流程
四、實訓課程：
《計算機組裝與維修維護》
《計算機常見硬軟件故障分析》
《操作系統》
五、實訓項目：
①計算機組裝實訓；
②計算機系統的CMOS、BIOS設置實訓；
③硬盤分區格式化實訓；
④安裝操作系統及應用軟件實訓；
⑤計算機系統的日常維護實訓；
⑥計算機系統故障診斷和排除實訓；
⑦面對社會舉行各種相關職業技能資格考試的培訓等。
配置清單：
| 序號 | 產品名稱 | 型號 | 單位 | 數量 | 單價 | 總價 |
| 1 |
計算機組裝與維護實訓裝置 |
DBSJ-01 | 套 | 30 | 18000 | 540000 |
| 2 | 二手臺式電腦 | 套 | 60 | 2500 | 150000 | |
| 3 | 各類配件 | 套 | 60 | 2500 | 150000 | |
| 合計：840000元 | ||||||
一、概述
計算機組裝與維護實訓裝置是依照人力資源和社會保障部發布的《“計算機（微機）維修工”職業技能實訓和鑒定設備技術規范》，按照職業教育實訓教學要求而研制的。通過實訓設備使學生能掌握計算機組裝與維護的知識，并具備大型機房的管理和維護能力。它適合職業學�！段⑿蜋C(jī)組裝與維護實用教程》、《新電腦課堂•組裝維護》、《計算機維護與維修教程》等課程的實訓教學。
二、技術參數：
1、工作電源：AC220V±5% 50Hz
2、工作環境：溫度-10~+40℃ 相對濕度≤85%
3、裝置容量：≤＜500VA
4、外形尺寸：1600×800×1850mm
5、安全保護：動作電流≤30mA、動作時間≤0.1s
三、實訓臺結構：

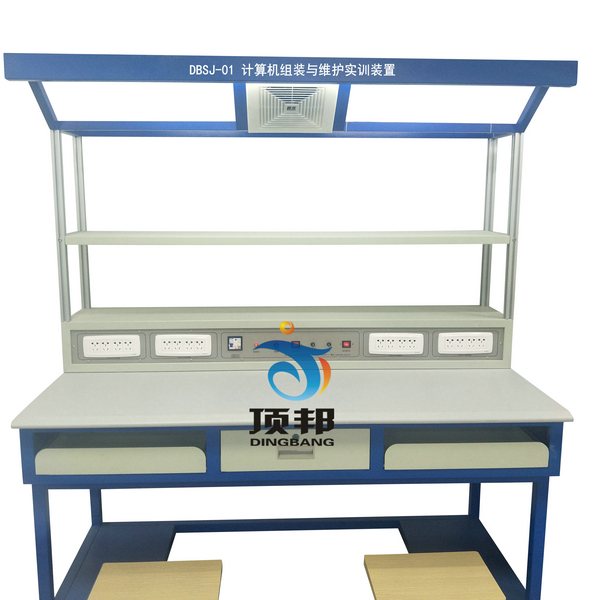

計算機組裝與維護實訓裝置由控制屏、工具套件組成。
1、實訓臺：采用工業鋁合金型材框架，共兩層，其中第一層可放置維修工具、套件、儀器儀表；第二層可放顯示器，頂部設有30W日光燈一盞和風扇一臺。實訓臺設有一個抽屜、兩個鍵盤托架、兩個主機柜，下方有四個剎車的萬向輪。
2、電源控制屏：電源控制屏為鐵質雙層亞光密紋噴塑結構，鋁塑面板。主要提供16路交流電源插座接口、漏電保護器、供電指示，可為各種儀器和設備提供工作電源。
3、工具套件：提供數字式萬用表、尖嘴鉗、斜口鉗、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、小鑷子、毛刷、吸錫網線、多功能鉗、工具包、恒溫電烙鐵、熱風臺等常用工具。
4、電腦故障診斷器：具有主機故障診斷（PCI接口）、VGA信號發生、鍵盤檢測、音頻信號發生、電腦網線接口檢測、直流電源適配器檢測、電腦主機漏點檢測等功能。
5.PCI-E主板檢測卡:自動識別接口類型。支持總線多：PCI、PCI_E、miniPCI_E、LPC。
6. 計算機組裝與維護PPT課程(整個教室配一套)
第1章 計算機的類型與組成
第2章 認識計算機的主要硬件
第3章 認識計算機的周邊設備
第4章 組裝計算機
第5章 設置UEFI BIOS
第6章 硬盤分區與格式化
第7章 安裝操作系統和常用軟件
第8章 備份與優化操作系統
第9章 搭建虛擬計算機測試平臺
第10章 計算機的日常維護
第11章 計算機的安全維護
第12章 計算機的故障排除
四、設備配置
計算機組裝與維護實訓裝置是依照人力資源和社會保障部發布的《“計算機（微機）維修工”職業技能實訓和鑒定設備技術規范》，按照職業教育實訓教學要求而研制的。通過實訓設備使學生能掌握計算機組裝與維護的知識，并具備大型機房的管理和維護能力。它適合職業學�！段⑿蜋C(jī)組裝與維護實用教程》、《新電腦課堂•組裝維護》、《計算機維護與維修教程》等課程的實訓教學。
二、技術參數：
1、工作電源：AC220V±5% 50Hz
2、工作環境：溫度-10~+40℃ 相對濕度≤85%
3、裝置容量：≤＜500VA
4、外形尺寸：1600×800×1850mm
5、安全保護：動作電流≤30mA、動作時間≤0.1s
三、實訓臺結構：
計算機組裝與維護實訓裝置由控制屏、工具套件組成。
1、實訓臺：采用工業鋁合金型材框架，共兩層，其中第一層可放置維修工具、套件、儀器儀表；第二層可放顯示器，頂部設有30W日光燈一盞和風扇一臺。實訓臺設有一個抽屜、兩個鍵盤托架、兩個主機柜，下方有四個剎車的萬向輪。
2、電源控制屏：電源控制屏為鐵質雙層亞光密紋噴塑結構，鋁塑面板。主要提供16路交流電源插座接口、漏電保護器、供電指示，可為各種儀器和設備提供工作電源。
3、工具套件：提供數字式萬用表、尖嘴鉗、斜口鉗、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、小鑷子、毛刷、吸錫網線、多功能鉗、工具包、恒溫電烙鐵、熱風臺等常用工具。
4、電腦故障診斷器：具有主機故障診斷（PCI接口）、VGA信號發生、鍵盤檢測、音頻信號發生、電腦網線接口檢測、直流電源適配器檢測、電腦主機漏點檢測等功能。
5.PCI-E主板檢測卡:自動識別接口類型。支持總線多：PCI、PCI_E、miniPCI_E、LPC。
6. 計算機組裝與維護PPT課程(整個教室配一套)
第1章 計算機的類型與組成
第2章 認識計算機的主要硬件
第3章 認識計算機的周邊設備
第4章 組裝計算機
第5章 設置UEFI BIOS
第6章 硬盤分區與格式化
第7章 安裝操作系統和常用軟件
第8章 備份與優化操作系統
第9章 搭建虛擬計算機測試平臺
第10章 計算機的日常維護
第11章 計算機的安全維護
第12章 計算機的故障排除
四、設備配置
| 序號 | 名稱 | 單位 | 數量 | 備注 |
| 1 | 實訓工作臺 | 套 | 1 | |
| 2 | 數字式萬用表 | 個 | 2 | |
| 3 | 尖嘴鉗 | 把 | 2 | |
| 4 | 斜口鉗 | 把 | 2 | |
| 5 | 小十字螺絲刀 | 把 | 2 | |
| 6 | 大十字螺絲刀 | 把 | 2 | |
| 7 | 小一字螺絲刀 | 把 | 2 | |
| 8 | 小鑷子 | 把 | 2 | |
| 9 | 毛刷 | 把 | 2 | |
| 10 | 焊錫絲 | 團 | 2 | |
| 11 | 吸錫網線 | 把 | 2 | |
| 12 | 多功能網鉗 | 把 | 2 | |
| 13 | 工具包 | 把 | 2 | |
| 14 | 網線鉗 | 把 | 2 | |
| 15 | 網絡測試儀 | 個 | 1 | |
| 16 | 恒溫電烙鐵 | 臺 | 1 | |
| 17 | 熱風臺 | 臺 | 1 | |
| 18 | 電腦故障診斷器 | 個 | 1 | |
| 19 | PCI-E主板檢測卡 | 個 | 1 | |
| 20 | 放大鏡臺燈 | 個 | 1 | |
| 21 | 學生凳 | 個 | 2 | |
| 22 | 計算機組裝與維護PPT課件 | 套 | 1 | 全室配一套 |
