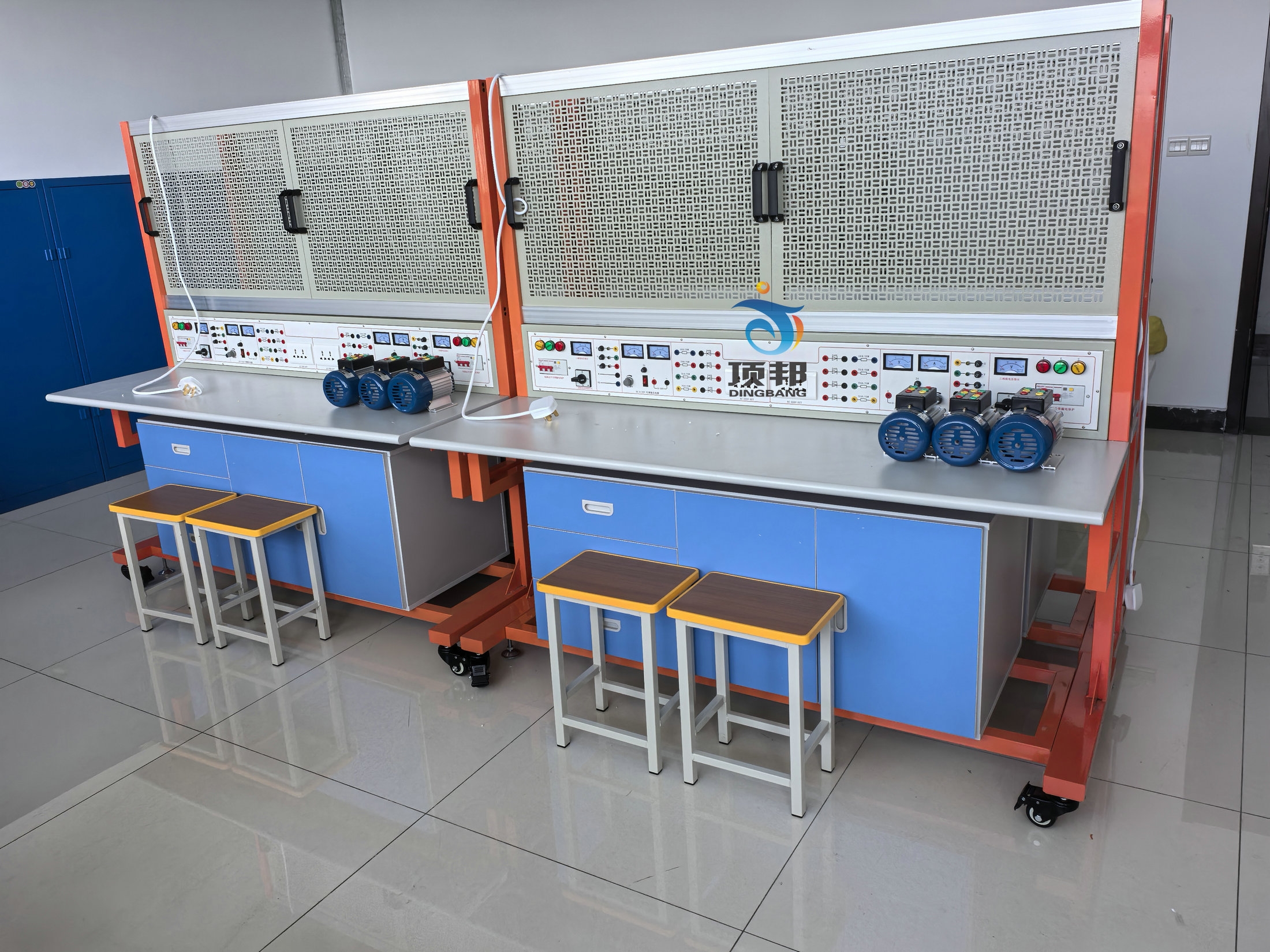

DB-DX08 低壓電工實訓臺
低壓電工實訓臺是用于培養低壓電氣設備安裝、調試、故障排查及安全操作技能的專用教學設備，核心是模擬工業/民用低壓配電與控制場景，讓學員在安全環境下進行實操訓練。
低壓電工實訓臺的設計圍繞低壓電工的核心技能展開，主要涵蓋基礎配電安裝：單相/三相電能表接線、漏電保護器（RCD）與斷路器（MCB）選型及安裝、照明電路（開關、插座、燈具）安裝。電機控制實訓：三相異步電機的點動/連續運轉控制、正反轉控制、星-三角（Y-Δ）降壓啟動控制、多地控制電路連接與調試。儀表測量實訓：使用萬用表、鉗形電流表、兆歐表等測量電壓、電流、電阻及電機絕緣電阻。故障排查實訓：預設線路故障（如短路、斷路、接觸不良），訓練學員通過儀表檢測與邏輯分析定位并排除故障。
低壓電工實訓臺通常由以下模塊集成，結構模塊化，便于組裝與故障設置：
1.1實訓臺架：金屬框架，配備電源總開關、急停按鈕、電源指示燈，確保操作安全。
1.2電源模塊：提供單相220V、三相380V標準電源，部分含低壓安全電源（如36V）供基礎練習。
1.3元器件模塊：包含斷路器、交流接觸器、繼電器、熱過載保護器、時間繼電器、按鈕、指示燈等低壓電器元件，元件采用插拔式或螺絲固定，方便接線。
1.4測量儀表模塊：內置或外接萬用表、鉗形表、電能表、功率表等，滿足測量需求。
1.5電機與負載模塊：配備小型三相異步電機（通常0.12-0.75kW）及模擬負載，用于電機控制實訓。
1.6實訓項目覆蓋度：優先選擇能覆蓋“配電+電機控制+故障排查”核心項目的臺體，滿足教學大綱需求。
1.7安全性：必須具備過載保護、短路保護、急停功能，裸露接線端子需有防護，電源輸出需符合安全標準。
1.8操作性：元器件布局清晰，接線端子標識明確，便于學員接線與故障檢測；最好支持“分組實訓”（如雙人臺）。
1.9耐用性：選擇金屬臺架、優質元器件，確保長期高頻使用不易損壞。
1.10 尺寸為 1.5*0.8*1.6(M)。
2配置清單
| 序號 | 材料名稱 | 型號 | 規格 | 單位 | 數量 |
| 1 | 木制配電板 | 實木指接木工板 | 900*600*16mm | 個 | 1 |
| 2 | 低壓斷路器 | DZ47s-16A/3P | 3極,16A,C型 | 個 | 1 |
| 3 | 斷路器 | DZ47s-10A/2P | 兩極,16A,C型 | 個 | 2 |
| 4 | 中間繼電器 | JZ7-5A | 線圈220伏 5A | 個 | 2 |
| 5 | 交流接觸器 | CJT1-10A | 線圈380V 10A | 個 | 3 |
| 6 | 熱繼電器 | JR36-22A | 電流調節范圍16-25A | 個 | 1 |
| 7 | 時間繼電器 | JS14P | 數字式時間調節1-99秒/(380v) | 個 | 6 |
| 8 | 指示燈 | LD16-22D/S | 紅 220v | 個 | 4 |
| 9 | 指示燈 | LD16-22D/S | 黃 220v | 個 | 3 |
| 10 | 指示燈 | LD16-22D/S | 綠 220v | 個 | 5 |
| 11 | 螺旋式熔斷器 | RL1-60 | 380/60A（有熔體） | 個 | 3 |
| 12 | 螺旋式熔斷器 | RL1-15 | 380/15A（有熔體） | 個 | 2 |
| 13 | 接線端子板 | TB-2510 | 固定式25A/10位 | 個 | 4 |
| 14 | 卡扣式數字線號管 | 1.5mm | 白色 數字0-9號 | 組 | 8 |
| 15 | 塑料行線槽（盤內配線用） | PVC3030 | 直齒型 30寬30高 | 米 | 2 |
| 16 | 安裝導軌 | C型，DZ47開關用 | 15厘米 | 個 | 4 |
| 17 | 自攻螺絲 | 4*10mm | 個 | 30 | |
| 18 | 自攻螺絲 | 4*18mm | 個 | 30 | |
| 19 | 自攻螺絲 | 4*25mm | 個 | 20 | |
| 20 | 尼龍扎帶 | 3*100 | 自鎖式 | 個 | 30 |
| 21 | 導線 | BV-2.5mm2 | 黃色 | 米 | 10 |
| 22 | 導線 | BV-2.5mm2 | 綠色 | 米 | 3 |
| 23 | 導線 | BV-2.5mm2 | 紅色 | 米 | 8 |
| 24 | 導線 | BV-2.5mm2 | 藍色 | 米 | 6 |
| 25 | 導線 | BVR-2.5mm2 | 黃/綠雙色（軟線） | 米 | 2 |
| 26 | 導線 | BV-1.5mm2 | 黃色 | 米 | 15 |
| 27 | 導線 | BV-1.5mm2 | 綠色 | 米 | 30 |
| 28 | 導線 | BVR-1.5mm2 | 黑色（軟線） | 米 | 30 |
| 29 | 零線端子排 | 個 | 1 | ||
| 30 | 配電箱 | 600×500 | 德力西/箱門按圖紙開好孔 | 只 | 1 |
| 31 | 地線端子排 | 個 | 1 | ||
| 32 | 電動機 | JW-6314 | 自帶固定螺絲 | 個 | 1 |
| 33 | 端子連接線 | L:40CM | 黃綠紅各2根 | 根 | 6 |
| 34 | 三位指示燈底盒 | Hb-b03 | 三位 | 個 | 1 |
| 35 | 二位指示燈底盒 | Hb-b03 | 二位 | 個 | 1 |
| 36 | 按鈕開關 | LA38-11 | 紅色 | 個 | 2 |
| 37 | 按鈕開關 | LA38-11 | 綠色 | 個 | 2 |
| 38 | 導軌 | C型，時間繼電器用 | 28cm | 個 | 1 |
| 39 | 冷壓絕緣接線卡子 | TU-1.5/4 | 個 | 60 | |
| 40 | 墊片 | 個 | 5 | ||
| 41 | 螺母 | 個 | 7 | ||
| 42 | 絕緣膠布 | 白色 | 盤 | 1 | |
| 43 | 零線匯流排（帶φ6安裝螺絲） | 3位（帶絕緣子） | PN | 個 | 1 |
| 44 | 地線匯流排（帶φ6安裝螺絲） | 3位 | PE | 個 | 1 |
