數控銑床綜合實訓系統，數控銑床裝調維修實訓系統
2025-10-16 08:38
DB-11T-3B 數控銑床電氣控制與維修實訓考核裝置
（系統：FANUC 0I MF）
一、概述：（系統：FANUC 0I MF）
近年來，隨著數控技術的廣泛應用，學校越來越注重培養生產、技術服務等崗位需求的實用型、技能型專門人才，進一步提高學生的動手能力和分析解決問題的能力，全面學習掌握數控系統的控制原理、數控編程、電氣設計方法及安裝調試與維修。但是，大多數高校面臨缺乏此類的數控培訓設備。為此，本公司開發了數控銑床電氣控制與維修實訓考核裝置。使用數控銑床電氣控制與維修實訓考核裝置可以使學生掌握數控銑床系統控制原理、電氣設計方法、元器件的選擇、銑床電氣安裝及調試、故障診斷維修、零件程序編制及圖形模擬加工過程等多項實驗內容，達到工業生產現場實習效果。數控銑床電控系統原理及調試維修實驗臺采用開放式結構、模塊化設計，既可用于教學、也可用于課程設計、畢業設計和實訓，有利于提高學生設計數控機床電氣控制系統、診斷數控設備故障的能力，使受訓對象適應和滿足市場需求。數控銑床電控系統原理及調試維修實驗臺也可以幫助科研技術人員進一步了解數控銑床結構，同時也為技術人員進行數控銑床系統的二次開發提供了必要條件。數控銑床電氣控制與維修實訓考核裝置的主要器件均選用工控產品。

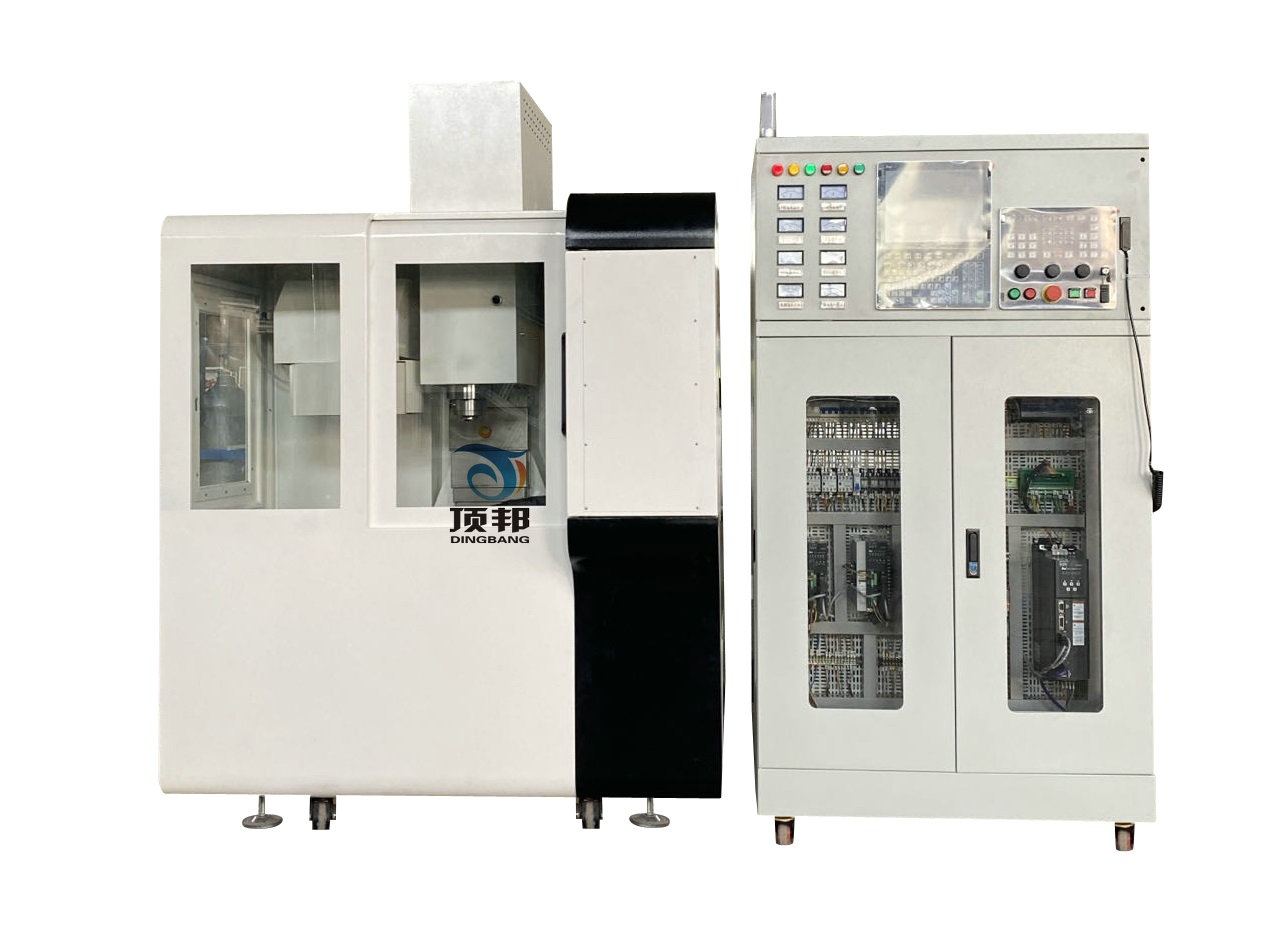

二、產品參考圖
三、實驗主要配置
數控銑床電氣控制與維修實訓考核裝置配有：工業CK7120數控銑床1臺、FANUC 0I MF數控系統1臺、4KW變頻器1套、冷卻泵1臺、BIS4伺服電機1臺和BIS8伺服電機2臺、及X、Y、Z限位開關和機床零點、潤滑系統、三色報警燈等。
四、實驗臺技術參數：
1、輸入電源：AC380V（三相五線制）、50HZ
2、故障考核:24項
3、工作環境：溫度-200C～400 C
4、整機容量：≤6.5kVA；
5、實驗臺尺寸：長×寬×高=1000 mm×650 mm×1800 mm；
6、數控銑床電氣控制與維修實訓考核裝置具有數控車床故障診斷維修考核功能，可設置數控車床24個典型的電氣故障�？己讼到y(tǒng)采用智能考核的方式，并具有聯網的功能。故障可通過計算機設置，也可在智能考核終端上設置。學生對故障現象進行分析，在考核終端上輸入相應的故障代碼進行故障排除，多臺設備可通過無線網絡和上位機進行聯網，對教師登陸、學生考試、故障題庫、分別設置集中管理。并能對考試結果進行分析評估、存檔、打印。
五、產品結構和組成
1．?dāng)?shù)控銑床電氣控制與維修實訓考核裝置系統由機床實訓柜、7120數控銑床等組成。
2．?dāng)?shù)控銑床電氣控制與維修實訓考核裝置機床實訓柜采用鐵質亞光密紋噴塑結構，正面上部為網內電壓、電流、狀態指示燈等監控原器件，中部為機床電氣柜，柜內器件布局與實際機床廠的模式一致。電氣柜內的電氣安裝板上面裝有變頻器、伺服驅動器、交流接觸器、繼電器、保險絲座、斷路器、開關電源、接線端子排和走線槽、智能型故障模塊等；電氣柜后部還設有變壓器和接地端子等。
3．機床實訓柜正面和二側裝有帶鎖雙向?qū)﹂_透明門，方便使用、安全、防塵。背面裝有二扇對開門，底部裝有4只萬向輪，并配置剎車裝置，方便移動和固定。
4．系統采用三相四線AC380V交流電源供電，并設有漏電保護器、指示燈指示和保險絲等，具有過載保護、短路保護和漏電保護裝置，在電壓異常或出現短路情況時自動動作，保護人身和設備安全。
5．?dāng)?shù)控系統采用主流數控系統，能滿足不同類型機床的實訓教學。
6．X、Y、Z軸由交流伺服電機驅動，運動方向上設有正負限位、參考點等功能，主軸由三相異步電機驅動，變頻調速控制。
7．X、Y、Z軸進給傳動系統由滾珠絲杠螺母副、導軌、軸承、軸承支座、電機支座等組成、滾珠絲杠的裝配與調整等技能訓練。
六、數控銑床主要技術參數
◎三軸線軌行程
X軸：400mm
Y軸：240mm
Z軸：350mm
◎主軸端面至工作臺面距離：80∽330mm
◎主軸中心至立柱導軌面距離：310mm
◎工作臺
工作臺面積：700×250mm
工作臺最大負荷：50kg
T型槽（槽×寬×中心距）：3×16×50
◎主軸
主電機功率： 1.5kw
主軸內錐：BT30
主軸轉速：100∽8000rpm
◎氣源壓力0.6Mpa
七、基本實驗實習項目
本裝置以工作過程為導向，工學結合的模式規劃教學活動，完成以下任務：
1．電路設計、設備安裝和電路連接項目
（1）數控系統的安裝、接線
（2）系統啟�？刂齐娐返脑O(shè)計與接線
（3）主軸伺服控制的電路設計、變頻器、主軸電機的安裝與接線
（4）交流伺服驅動系統的電路設計、驅動器、伺服電機的安裝與接線
（5）急停、限位控制回路的設計與接線
（6）手持操作盒的接線
2．機械部件裝配與調整項目
（1）滾珠絲杠螺母副的裝配與調整
（2）直線導軌副的裝配與調整
（3）工作臺的裝配與調整
（4）電機與聯軸器的裝配
（5）潤滑系統的裝配
（6）數控銑床幾何精度的檢測
3．?dāng)?shù)控機床的功能調試項目
（1）數控系統的基本操作
（2）數控系統基本參數的設置與調試
（3）數控系統進給軸參數設置與調試
（4）數控系統主軸參數設置與調試
（5）PLC編程與調試
（6）主軸變頻器參數設置與調試
（7）數控系統的數據備份
4．機電聯調與故障排除
（1）數控銑床機電聯調
（2）數控銑床故障診斷與排除
5．機床精度檢測與補償
6．?dāng)?shù)控銑床的程序編制與加工
（1）數控銑床編程
（2）數控銑床加工
7．?dāng)?shù)控機床的保養和維護
八、實訓職業能力
1．通過項目任務實施，可考察的職業能力
2．電氣識圖和電氣設計能力
3．電器安裝與接線能力
4．PLC的編程與調試能力
5．機械部件的安裝與調試能力
6．機電設備的安裝與調試能力
7．?dāng)?shù)控系統的參數設置與故障診斷能力
8．?dāng)?shù)控機床操作與維護能力
9．?dāng)?shù)控編程能力
10．?dāng)?shù)控加工能力
九、配置清單
| 序號 | 名 稱 | 主要部件、器件及規格 | 數量 |
| 1 | 機床實訓柜 | 1370mm×600mm×1900mm | 1臺 |
| 2 | 實物銑床 | 7120型 | 1臺 |
| 3 | 數控系統 | 發那科0i MF | 1套 |
| 4 | 伺服驅動 | 發那科BISV 20-20-B | 1套 |
| 5 | XY軸伺服電機 | 發那科ΒISC 4/4000,直軸 | 2臺 |
| 6 | Z軸伺服電機 | ΒISC 8/3000,直軸,帶抱閘 | 1臺 |
| 7 | I/O LINK | A02B-0309-C001 | 1只 |
| 8 | 控制面板 | WL-451-C | 1塊 |
| 9 | 主軸變頻器 | 380V.5KW | 1臺 |
| 10 | 主軸電機 | 1.5KW | 1臺 |
| 11 | 開關電源 | HS-145-24V(6A) | 1只 |
| 12 | 手持操作盒 | HTST-1474 | 1臺 |
| 13 | 電器元件 | 漏電保護器、空氣開關、熔斷器、低壓斷路器、交流接觸器、繼電器、單相滅弧器、三相滅弧器、控制變壓器、開關電源等 | 1套 |
| 14 | 三相電泵 | DB-12A | 1臺 |
| 15 | 電磁閥 | 4V220-08-DC24V | 1只 |
| 16 | 接口模塊 | WL-232/25K9K | 1塊 |
| 17 | 分線器 | FX-50B | 1塊 |
| 18 | 接地端子排 | JDP | 1只 |
| 19 | 其它 | 線槽、導軌、接線端子等 | 若干 |
