DB-28A 通用電工實驗室成套設備
本電工實驗室設備產品的特點：
電工實驗室設備具有較完善的安全保護措施，較齊全的功能(詳見實驗臺結構簡介)。電工實驗室設備實驗桌中央配有通用電路板，電路板注塑而成，表面布有九孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路，元件盒盒體透明，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。元器件放置在實驗桌下邊左右柜內，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。
適用范圍：
電學實驗室適用于高等、中等、職校及技校電工學、電工原理、電子技術等課程實驗。可完成交直流、振蕩、磁路電路，運算放大器、整流電路，交直流放大電路，數字邏輯電路等電路實驗。該設備是現有電工實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品。它的配備是學校上水平、上等級的重要標志。

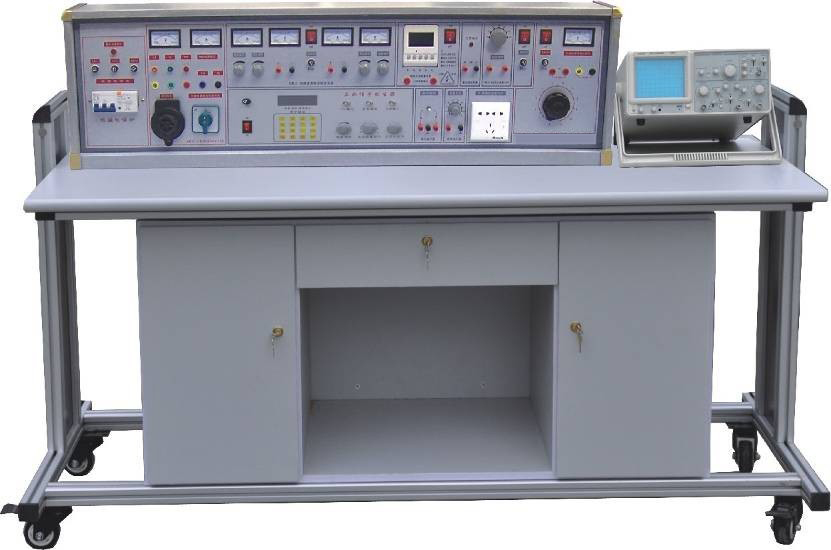

電學實驗室的實驗臺及操作桌結構:
1、 實驗臺外殼尺寸：123×35×20cm
2、三相保險座
3、三相電源輸入指標
4、總開關：實驗臺電源總開關，帶漏電、過載保護
5、試驗按鈕：試驗漏電開關漏電功能
6、電源輸入指示1只
7、電源輸出指示3只(紅、綠、黃三色)
8、交流電壓表：指示輸出線電壓
9、電壓轉換開關：與電壓表配合使用，監示輸出線電壓的大小與對稱情況
10、接線座5只：A單元三相四線及地線輸出
11、電流表W相電流輸出指示
12、O/I開關：三相四線電源輸出控制(提高安全系數)
13、接線座2只：B單元交流低壓電源輸出
14、電表(2A)：B單元交流電流指示
15、旋鈕：B單元3-24V交流低壓選擇輸出
16、開關：C單元雙路直流穩壓電源開關
17、旋鈕：C單元雙路Ⅰ路穩流調節
18、旋鈕：C單元雙路Ⅱ路穩流調節
19、接線座2只：C單元Ⅰ路直流穩壓輸出
20、保險座：C單元雙路穩壓電源保險
21、電表4只：雙路穩壓電源電壓、電流指示
22、接線座：D單元直流5V穩壓輸出
23、電表：D單元電流0.5V輸出指示
24、開關1：控制各低壓交流電、信號源
25、開關2：控制E單元交直流調壓電源
26、電表：E單元交流電壓輸出指示
27、接線座4只：E單元交流、直流輸出口
28、旋鈕：E單元0～240V電壓調節
29、插座：G單元220V輸出插座
30、旋鈕：音頻功率放大器音量調節
31、接線座2只：音頻信號輸入
32、按鈕：單次脈使能開關
33、接線座3只：單次脈沖輸出口
35、旋鈕：正弦波輸出三級衰減幅度粗調
36、旋鈕：正弦波輸出口
37、接線座：正弦波輸出口
38、旋鈕：矩形波輸出幅度調節
39、接線座：三角波輸出口
40、旋鈕：函數信號發生器頻率細調
41、接線座：矩形波輸出口
42、旋鈕：函數信號發生器五級頻率粗調
43、電表：函數發生器輸出頻率指示
44、萬用表：500型
45、直流電機Ia、If指示：2只500mA直流電表
46、直流電源：0-220V輸出，直流電機工作電源。
47、直流電機調速環節：Ra、RF調節裝置
48、實驗桌面尺寸：160×70cm

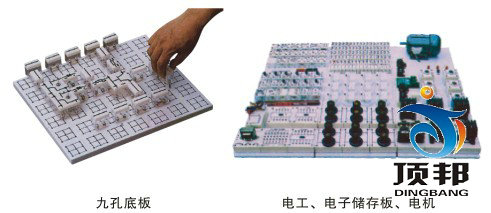

59、通用電路板：規格35×90cm，元件盒在其上任意拼插進行實驗
50、儲存板：放置元件盒
51、左儲存柜：放置儲存板(帶門鎖)
52、抽屜：放置常用工具
53、右儲存柜：放置儲存板(帶門鎖)
54、示波器：型號不限(用戶自備)
55、工具
注：45、46、47三項功能僅在“電工、電子、電拖(帶直流電機 )實驗臺”上有。
實驗臺主要技術指標：
一、 輸入工作電源：三相四線
二、 輸出電源及信號
1、 A單元：三相四線
2、 B單元：交流3、6、9、12、15、18、24V
3、 C單元：雙路恒流穩壓電源(具有過載及短路保護功能)，二路輸出電壓都為0～30V，內置式繼電器自動換檔，由多圈電位器連續調節，使用方便，輸出最大電流為2A，具有預 設式限流保護功能。電壓穩定度：<10-2 負載穩定度：<10-2 紋波電壓：<5mv
4、 D單元：直流穩壓5V，電流0.5A
5、 E單元：交直流電壓0～240V連續可調，電流2A
6、 F單元：220V電壓輸出，供外接儀器使用。
三、 單次脈沖源：每次均可輸出一對正負脈沖
四、 函數信號發生器(正弦波、三角波、矩形波)
1、頻率范圍：5HZ-550KHZ分五個頻段
2、頻率指示：由HZ表直接讀出
3、電壓輸出范圍：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V 三級衰減：0db、20db、40db具有連續細調矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度連續可調,三角波：5HZ-550KHZ>１V
五、 音頻功率放大器：輸入音頻電壓不低于10mv，輸出功率不小于1W，音量可調，內有喇叭，用于放大器電路擴音，也可作信號尋跡儀器使用。
六、 智能型多功能交流測量電表：精度1.0級，能同時測量電路電流I、電壓U、功率Kw、電能Kwh和工作時間T，八位液晶顯示。
七 、絕緣電阻：>5MΩ
八、 漏電保護：漏電動作電流≤30mA
該設備是電工、電子、電力拖動三門課程綜合實驗設備，可完成電工學、電工原理、電子技術、電力拖動控制線路等課程近400項實驗。所有的元器件均已裝在元件盒上(內)，元件盒盒體透明，盒內元件一目了然，非常直觀。元件盒蓋印有永不褪色的元件符號，符號線條美觀、清晰，盒蓋與盒體的結構采用較科學的壓卡式結構，維修拆裝非常方便。實驗臺桌中央配置通用電路板(注塑而成)。尺寸為90×35cm，表面均布有九孔一組互相通電插孔。元件盒在其上拼插成實驗電路，具有使用方便、靈活、插拔自如等特點。所有帶電部位均隱蔽，實驗安全可靠，局部跨線由插塊來實現，連成的實驗電路直觀、清楚。元器件放置在實驗桌下面左右抽屜內，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。三套設備合為一體，有效地提高實驗室的利用率和經濟效益。
結構與配備 (二十四座為例)
(一) 實驗桌： 12臺學生實驗桌，一桌兩座，桌子外形尺寸：160×70×80cm。桌中央配置九孔電路板(尺寸：35×90cm)，根據實驗電路在其上任意拼插元件盒成實驗電路。元件盒盒體透明直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀，盒蓋與盒體采用壓卡式，維修拆裝方便。每張臺桌配有一粒膠皮板，保護通用電路板與桌面(如需要在桌面放置電動機，焊接等)。臺桌下部是元件儲存柜，放置實驗元件。
(二) 示教控制臺： 1臺示教控制臺，分別控制12臺學生臺的電源。通用電路板演示屏立在實驗臺上，尺寸為160×70cm。用于講解、演示。
(三) 實驗臺： 共13臺，學生實驗桌及示教控制臺上各配備1臺。
(四) 器材配備： 13臺三相電動機，26只時間繼電器，26只熱繼電器，65只交流接觸器，117只交直流電表 ，13只萬用表，13套剝線鉗、尖嘴鉗、螺絲刀等工具，13套實驗所需的電阻、電位器、電感、電容、變壓器、條形磁鐵等元件單元盒(元件已裝在單元盒內)。
|
實驗項目 |
||
|
1、電工測量儀表的使用 |
27、互感電路實驗 |
53、RL過渡過程 |
DB-28A電工實驗室成套設備元件清單（每臺）
|
元 件 名 稱 |
型 號 |
數 量 |
備 注 |
|
電 阻 |
0.5Ω |
1 |
1/2W |
|
電 阻 |
5.1Ω |
1 |
1/2W |
|
電 阻 |
100Ω |
2 |
1/2W |
|
電 阻 |
200Ω |
1 |
1/8W |
|
電 阻 |
300Ω |
1 |
1/8W |
|
電 阻 |
330Ω |
2 |
1/8W |
|
電 阻 |
430Ω |
1 |
1/8W |
|
電 阻 |
510Ω |
1 |
1/8W |
|
電 阻 |
680Ω |
2 |
1/8W |
|
電 阻 |
820Ω |
1 |
1/8W |
|
電 阻 |
1K |
2 |
1/8W |
|
電 阻 |
1.5K |
1 |
1/8W |
|
電 阻 |
2K |
2 |
1/8W |
|
電 阻 |
10K |
1 |
1/8W |
|
電 阻 |
13K |
1 |
1/8W |
|
電 阻 |
39K |
2 |
1/8W |
|
電 阻 |
100K |
1 |
1/8W |
|
電 位 器 |
470Ω |
1 |
1/2W |
|
電 位 器 |
1K |
2 |
1/2W |
|
電 位 器 |
4.7K |
1 |
1/2W |
|
電 位 器 |
10K |
1 |
1/2W |
|
電 位 器 |
100K |
1 |
1/2W |
|
電 位 器 |
470K |
1 |
1/2W |
|
電解電容 |
47µF |
2 |
16V |
|
電解電容 |
220µF |
1 |
35V |
|
電解電容 |
470µF |
1 |
35V |
|
瓷片電容 |
0.01µF |
1 |
63V |
|
瓷片電容 |
0.1µF |
1 |
63V |
|
瓷片電容 |
2µF |
1 |
250V |
|
三 極 管 |
3DG6 |
2 |
|
|
二 極 管 |
4007 |
2 |
|
|
二 極 管 |
2AP9 |
1 |
|
|
指示燈(信號燈) |
6V 0.1A |
1 |
|
|
開 關 |
4 |
||
|
變 壓 器 |
220/6V.6V |
1 |
8W |
|
電 感 |
8Ω |
1 |
|
|
電 感(鎮流器) |
8W |
1 |
|
|
日光燈管 |
8W |
1 |
|
|
日光燈座 |
2 |
||
|
起 動 器 |
1 |
||
|
燈 泡 |
220V/15W |
12 |
自備 |
|
燈 座 |
12 |
||
|
條形磁鐵 |
1 |
||
|
原副線圈 |
1 |
||
|
集成運放 |
UA741 |
2 |
|
|
集 成 座 |
14腳 |
1 |
|
|
直流電表 |
5MA |
1 |
|
|
直流電表 |
50MA |
3 |
|
|
直流電表 |
±100UA |
1 |
|
|
直流電表 |
15V |
1 |
|
|
交流電表 |
500MA |
3 |
|
|
交流接觸器 |
CJ10﹣10A 380V |
5 |
|
|
按鈕﹣綠 |
LA19﹣11 |
4 |
|
|
按鈕﹣紅 |
LA19﹣11 |
2 |
|
|
三相閘刀 |
HK8﹣16/3 |
1 |
|
|
熱繼電器 |
JRO﹣20/3 |
2 |
|
|
時間繼電器 |
JS7﹣2A 380V |
2 |
|
|
電 動 機 |
△接380V |
1 |
|
|
工 具 |
|||
|
萬 用 表 |
MF47 |
1 |
|
|
尖 嘴 鉗 |
1 |
||
|
螺 絲 刀 |
3 |
||
|
剝 線 鉗 |
1 |
||
|
連 接 線 |
若 干 |
||
|
其 他 |
|||
|
實驗臺 |
1臺 |
||
|
實驗桌 |
1張 |
||
|
防腐皮 |
1塊 |
||
|
凳子 |
2張 |
||
