PLC控制變頻器外部端子的電機運行時間控制
一、實驗?zāi)康?br /> 進一步掌握變頻器的外部控制模式和PLC、變頻器綜合控制。二、實驗儀器
- 變頻器實訓系統 1套
- 三相異步電動機 1臺
- 實驗導線 若干
1.按下時間增加控制按鈕，電機運行時間加長。
2.按下時間減短控制按鈕，電機運行時間減短。
3.按下啟動按鈕，電機運行，到達設定的時間值，電機停止運行。
- 運行過程中，按下停止控制按鈕，電機停止運行。
| 輸入部分（IN） | ||
| 代號 | 功能 | 地址 |
| SB1 | 啟動按鈕 | X1 |
| SB2 | 時間增加按鈕 | X2 |
| SB3 | 時間減短按鈕 | X3 |
| SB4 | 停止按鈕 | X4 |
| 輸出部分（OUT） | ||
| 代號 | 功能 | 地址 |
| STF | 正轉控制 | Y0 |
| RM | 中速控制 | Y1 |
| 參數號 | 設定值 | 功能 |
| P79 | 2 | 將變頻器設定為外部模式 |

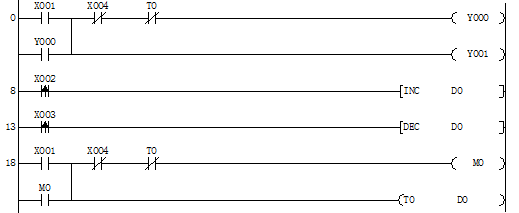

七、梯形圖

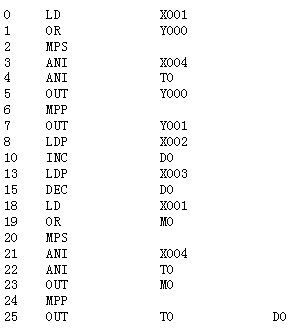

八、語句表
