淺談電工基礎實訓室建設
一、建設的必要性
通過建設電工基礎實訓室，可以依托實訓室的實訓設備完成考取電工職業資格證書、電子電路設計的1+X職業技能等級證書等，考取證書的同學產教融合推薦實習就業，具備很強的實用性。
二、建設思路
2.1 實訓室對接課程項目
應用電子技術專業部分課程的學習需要用到計算機進行編程和控制，專業標準里要求每人1臺計算機。擬建應用電子綜合實訓室，配置計算機和各種課程模塊實驗箱，可以對接應用電子技術、物聯網、機電一體化、工業機器人等上述專業課程的實訓教學；擬建電工基礎實訓室對接應用電子技術、物聯網、機電一體化、工業機器人等上述專業電工相關課程的實訓教學。
2.2電工基礎實訓室建設主要手段
（1）校企共建實訓室
為提高人才培養的質量與效率，以共贏為原則，引企入校，共同投入，合作建設集產學研培為一體的校企一體化校內實訓基地——電工基礎與應用電子綜合實訓室。建立真實實訓環境，把專業學習融入到企業環境中，使學生學習貼近企業要求，實現校企間緊密合作、深度融合。
（2）校企共建“課證融合、崗課融通”的課程體系
為適應工學結合人才培養要求，按職業崗位能力要求，重點突出專業工程項目核心課程，對需要的專業理論知識和技能進行深度融合，構建以技能培養、校企共建、課證融合、崗課融通為主線，兼顧1+X等職業技能證書、學生就業創新的課程體系。建立課程標準、開發項目情境模塊課程內容和課程資源。開發專業基礎課程和專業核心課程相應教材。
（3）校企共同開展社會服務
以電工基礎與應用電子綜合實訓室為載體，承接橫向課題，重點開發電子電路設計、電子產品測試等相關項目；充分利用學院師資和企業工程師、實訓室設備等資源開展社會人員技能培訓服務。
三、主要功能
（一）對外參觀
校企雙方將共同設立：“1+X”省/市級證書考點，電工電子實訓訓練，成為整個省/市范圍內職業考證基地的標桿，促進學校教學模式全面教學改革，在課程教學、項目創新設計、考取證書、實施方式等體現出特色，吸引其他職業院校教師、負責人來參觀交流，促進本院教學的提高發展及學校實力和影響力，并輻射帶動區域內相關高職院校的發展。
（二）對外培訓
實訓室按照應用電子技術專業課程實訓教學內容要求進行建設，在滿足課程實訓教學前提下兼顧競賽訓練的需求，充分發揮實訓室的教學與競賽訓練作用。
（三）校企合作
依托企業資源優勢開展校企合作，共建專業。依托合作企業引進電工電子、物聯網、機器人、嵌入式等行業新技術、新趨勢，共同完成人才培養方案制定工作，組建“‘3+1’創新班”，通過“‘3+1’創新班”訓練選拔學生組成各類競技隊參加市級、國家級各類競賽，力爭優秀成績。合作開發優質課程資源及公開出版的工程師培訓教材，充分利用“數字化學習”資源，培養“全方位素質教育”的在校大學生。合作組建“雙崗雙責”教學團隊，實施“工程師走進校園、專職教師走進企業”計劃，合作期間爭取在省級教學團隊的基礎上建成國家級教學團隊。合作建設實訓基地，申報省級或國家級重點實訓基地。
（四）經濟效益
通過開辦面向社會體系的校外人員電工培訓班，可向參與培訓的人員收取一定的培訓費用，創造一定的經濟價值；承擔學院技能鑒定站的維修電工中高級技能培訓和鑒定考證的任務，對我校進行培訓考證的人員收取培訓費和鑒定費。
DB-994 電工綜合實驗平臺

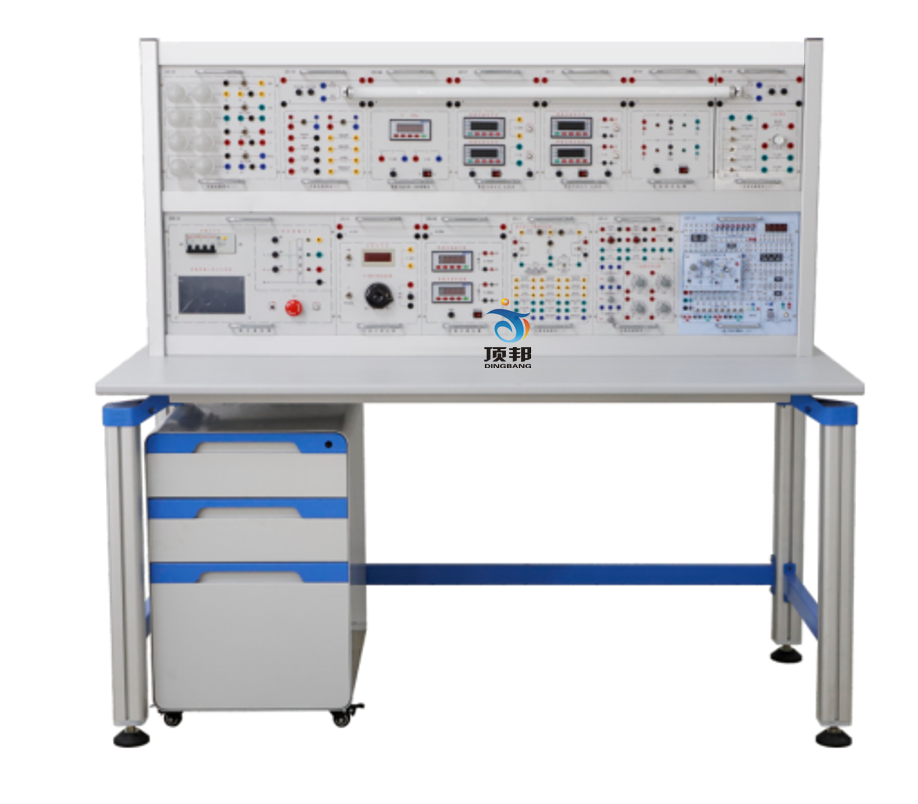

（參考圖）
一、基本功能：（參考圖）
1、 電工綜合實驗平臺能完成高等院校電路分析、電工技術、電路原理、電子技術等多門課程的實驗教學。
2、電工綜合實驗平臺配套測量儀表精度高，采用數字化、智能化及人機對話模式，各種儀表均有可靠的保護功能。
3、電工綜合實驗平臺操作面板采用鋁制面板，面板厚度2mm，文字符號采用現代彩色噴描技術處理，面板標識清晰，鋁面板顏色和實驗臺顏色一致。
4、電工綜合實驗平臺整體采用模塊化結構形式，電源和儀器儀表全部采用獨立掛箱式結構，各實驗?zāi)K任務明確，方便學校根據自身的教學要求，選擇不同的實驗配置，易于后期擴展升級。實驗?zāi)K之間的工作電源用短接導線連接，既接通各模塊電源，又使各模塊連成一體。
5、電工綜合實驗平臺裝有電壓型漏電保護裝置，若有漏電現象，即產生告警信號并切斷總電源，確保實驗進程安全；裝有一套電流型漏電保護器，若有漏電現象，當漏電流超過一定值時，即切斷電源；各種電源及各種儀表均有可靠的保護功能。實驗連接線及插座采用不同的結構，使用安全、可靠、防觸電。
二、技術性能：
1、輸入電源：三相四線(或三相五線)AC380V±10% 50Hz
2、裝置容量：＜1.5kVA
3、外形尺寸：約1650mm×720mm×1540mm
三、實驗臺主要配置及功能：
實驗平臺由實驗桌、實驗臺架、存儲柜、實驗掛箱組件、配件等組成。具體參數如下：
| 序號 | 部件名稱 | 功能及技術參數 | 數量 |
| 1 | 實驗桌 |
1.桌子臺面板采用E1級三聚氰胺復面合成板，臺面厚度約25mm。 2.采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。 3.立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。 4.C字形鋁壓成型構件為左、右對稱件，外形約160×166×70mm，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。 |
1套 |
| 2 | 實驗臺架 | 實驗臺架采用獨立框架式結構設計，框架由上中下左右五根工業鋁型材分割為上下兩個區域，所有型材表面滑，無凹槽，用于放置儀表、實驗?zāi)K等。 | 1套 |
| 3 | 存儲柜 | 采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；柜體四邊圓弧設計：R=30mm，柜體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，把手尺寸≥440x45x18mm，抽屜采用聯體鎖設計，底部配有4個1.5寸萬向帶剎車腳輪。 | 1套 |
| 4 | 三相交流電源 |
（1）提供線電壓380V交流電源、相電壓220V交流電源。交流電源輸出設有電源保護系統，相間、線間過電流及直接短路均能自動保護。提供三相漏電保護器作為整個實驗平臺的電源總開關。三相輸出通過停止和啟動按鈕控制。 （2）實驗室智慧用電安全控制系統 智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。 智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。 |
1套 |
| 5 | 交流可調電源 | 提供0～250V連續可調交流電源一路，數顯電壓變顯示輸出電壓值，輸出具有短路、過流保護等功能。提供交流電壓表一只，測量范圍0～500V，三位半顯示，能夠測量輸入交流電壓。 | 1套 |
| 6 | 直流可調電源 |
提供雙路直流程控電源:采用DAC加MOS管恒流輸出，每路輸出0-30V/2A，電壓穩定度≤0.3%，電流穩定度≤0.3%，有短路、過流自動保護功能，設有短路軟截止自動保護和自動恢復裝置。 2.8寸TFT液晶屏顯示輸出電壓、輸出電流、負載電壓和負載電流，并且具有恒流提醒功能。采用EC11旋鈕編碼器調節輸出電流和限位電流。 |
1套 |
| 7 | 低壓直流電源、智能直流恒流源 |
一路0-500mA/12V恒流源:采用DAC加MOS管恒流輸出，負載穩定度≤5×10-4 ，額定變化率≤５×10-4 。2.8寸TFT液晶屏顯示輸出電流值、限位電流和負載電流，且具有恒流提醒功能。采用EC11旋鈕編碼器調節輸出電流和限位電流。 低壓直流電源：±5V、±12V四路固定輸出，每路均具有短路、過流保護及自動恢復保護功能。 |
1套 |
| 8 | 智能交流電壓表、電流表 |
智能交流電壓表1只:測量范圍：0-500V,設置2V/20V/200V/1000V四量程，量程自動切換,超量程報警。2.8寸TFT液晶屏顯示四位測量值，具有超量程自動提示功能。 智能交流電流表1只：測量范圍：0-5A, 設置2mA/20mA/200mA/5A四檔量程，具有量程自動切換,超量程自動報警功能。2.8寸TFT液晶屏顯示四位測量值，具有超量程提示功能。 |
1套 |
| 9 | 智能直流電壓表、電流表 |
智能直流電壓表1只:測量范圍：0-1000V,設置2V/20V/200V/1000V四檔量程，具有量程自動切換,超量程自動報警功能。2.8寸TFT液晶屏顯示四位測量值，具有超量程提示功能。 智能直流電流表1只：測量范圍：0-5A,設置2mA/20mA/200mA/5A四檔量程，具有量程自動切換,超量程報警功能。2.8寸TFT液晶屏顯示四位測量值，超量程提示。 |
1套 |
| 10 | 智能交流數顯功率表 |
智能交流數顯功率表1只：功率測量精度1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。2.8寸TFT液晶屏顯示有功功率、功率因數、電壓、電流、負載類型，具有超量程提示功能。負載類型：L、R、C。 |
1套 |
| 11 | 函數信號發生器 |
正弦波頻率范圍：0Hz - 2MHz 方形波頻率范圍：0Hz - 2MHz 三角波頻率范圍：0Hz - 2MHz 其它波形頻率范圍：0Hz - 2MHz 信號輸出參數 輸出通道：一路主波形輸出和一路主波形同步的TTL電平輸出 輸出波形：正弦波、方波（占空比可調）、三角波、升鋸齒波、降鋸齒波 輸出幅度：≥10Vp-p(空載) 輸出阻抗：50Ω±10% 直流偏置：±3V 方波占空比范圍：1%~99% TTL輸出 幅度：>3Vp-p 扇出系數：>20 TTL負載 TTL電平上升下降時間：≤20ns 頻率計數器功能 計數范圍：0-4294967295 測頻范圍：1Hz~60MHz 輸入幅度：1Vp-p~20Vp-p 其它特性 顯示方式：LCD1602液晶英文顯示 蜂鳴器提示功能：可通過程序設置開啟或關閉 操作特性：全部按鍵操作，旋鈕連續調節 |
1套 |
| 12 | 電路基礎模塊（一） | 提供電阻、電感、電容、電路基礎實驗?zāi)K和故障按鍵（3個）等，完成疊加定理、基爾霍夫定律、戴維南定理、諾頓定理、電壓源與電流源的等效變換、一階、二階電路過渡過程的研究、RLC串聯諧振電路的研究等實驗。 | 1套 |
| 13 | 電路基礎模塊（二） | 提供各種功率電阻、燈泡（12V/0.1A）、穩壓管（2CW51）、二極管、電位器（1k/2W、10k/2W、100k各一只）、電阻箱（0～9Ω/2W、0～90Ω/2W、0～900Ω/2W、0～9000Ω/2W各一組）等。 | 1套 |
| 14 | 交流電路模塊（一） | 提供鐵芯變壓器一只（50VA、36V/220V）、電流插座等，原、副邊均設有保險絲及電流插座，方便測試并能可靠保護防止變壓器損壞。 | 1套 |
| 15 | 交流電路模塊（二） | 提供0.22uF/500V、0.47uF/500V、1uF/500V（三只）、2.2uF/500V、4.7uF/500V高壓電容、鎮流器、啟輝器、日光燈等，高壓電容可通過鈕子開關控制，完成日光燈電路連接和功率因數提高實驗。 | 1套 |
| 16 | 交流電路模塊（三） | 提供四組負載和四組獨立的電流插座。每組負載由兩個獨立的白熾燈螺口燈座組成(每組設有一個開關與一個電流插座)�？刹�60W以下的白熾燈八只。能夠完成三相交流電路實驗。 | 1套 |
| 17 | 實驗導線 | 根據不同實驗項目的特點，配備不同規格的實驗連接線；強電和弱電導線均采用高可靠護套結構手槍插連接線（不存在任何觸電的可能）；兩種導線都只能配合相應內孔的插座，不能混插。 | 1套 |
| 18 | 導線架 | 用于懸掛和放置實驗專用連接導線，外形尺寸約530mm×430mm×1200mm，設有五個萬向輪。 | 1件 |
| 19 | 實驗配件 | 提供與實驗設備相匹配的實驗指導書、配件等。 | 1套 |
1、電工基礎實驗
（1）基本電工儀表的使用與測量誤差的計算
（2）減小儀表測量誤差的方法
（3）歐姆定律
（4）疊加原理驗證及其故障判斷
（5）基爾霍夫電壓和電流定律驗證及其故障判斷
（6）戴維南定理驗證及其故障判斷
（7）諾頓定理驗證及其故障判斷
（8）電壓源外特性的測定
（9）直流電阻電路故障的檢查
（10）二端口網絡
（11）互易定理
（12）電容的充放電
（13）最大功率傳輸條件測定
（14）電位電壓的測定及電路電位圖的繪制
（15）已知和未知線性與非線性電路元件伏安特性的測繪
（16）一階電路過渡過程的研究
（17）二階電路過渡過程的研究
（18）RLC串聯諧振電路的研究
（19）功率因數提高
（20）功率因數及相序的測量
（21）用三表法測量交流電路等效參數
（22）三相交流電路電壓的測量
（23）三相交流電路電流的測量
（24）三相電路功率的測量
（25）單相變壓器參數測定及繞組極性判別
