| 分 項 | 說 明 | |||
| 裝置特點 |

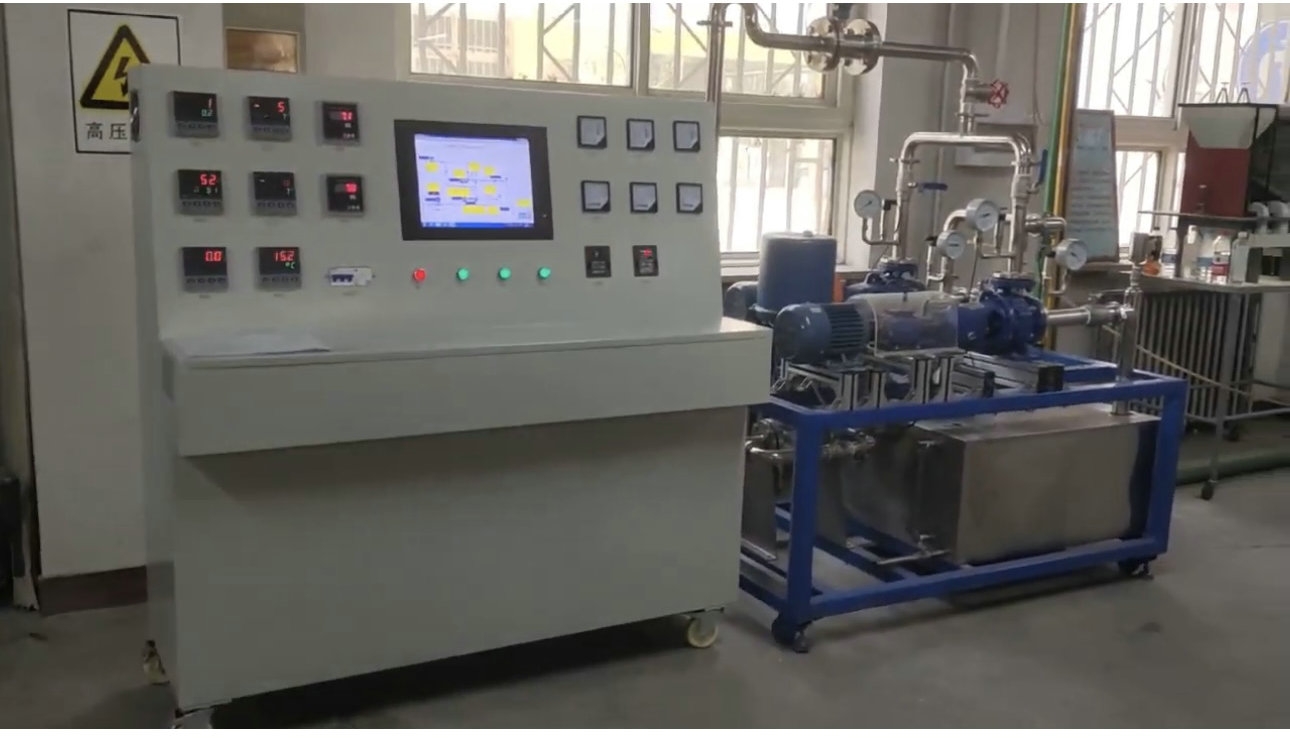

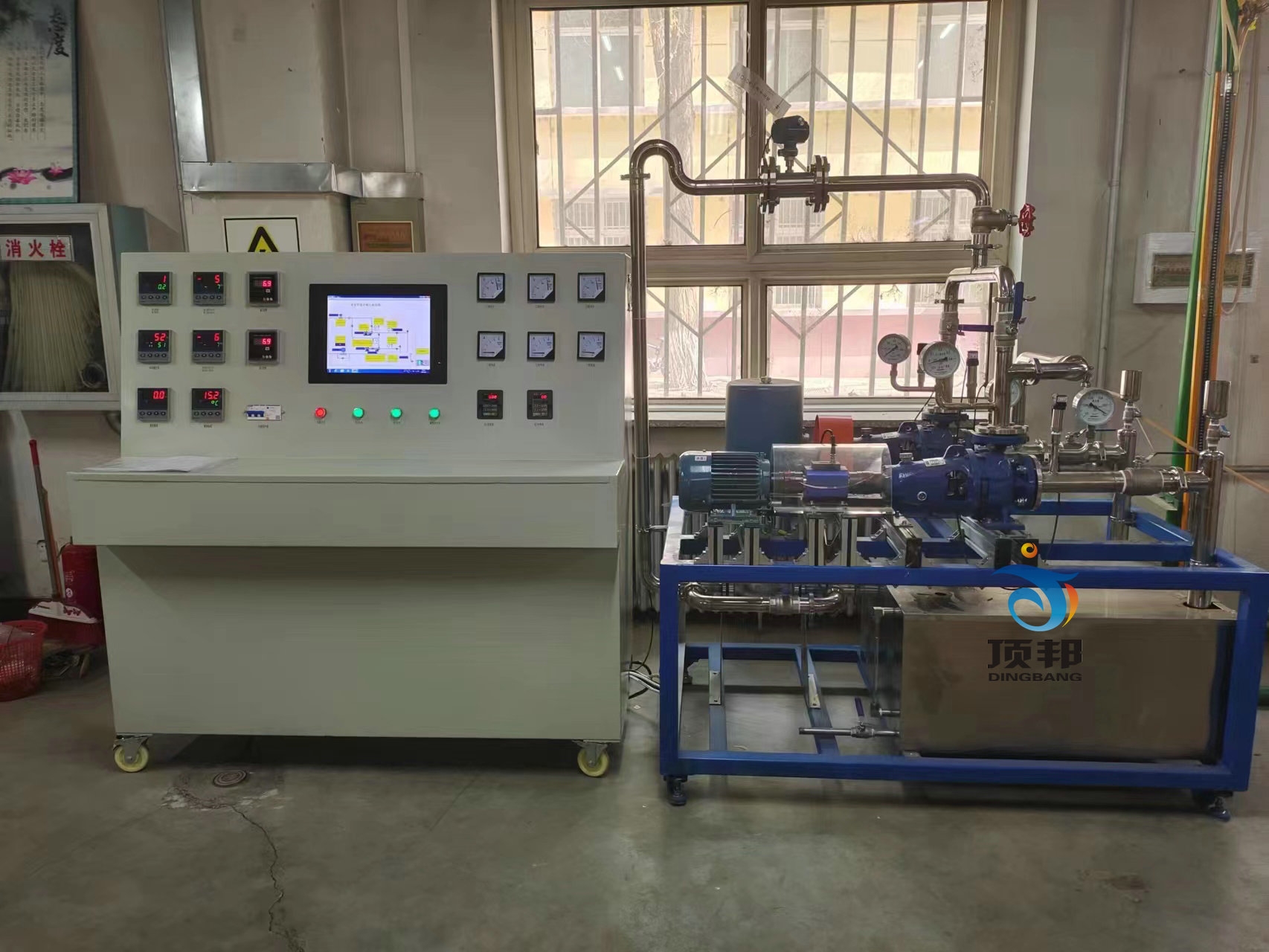

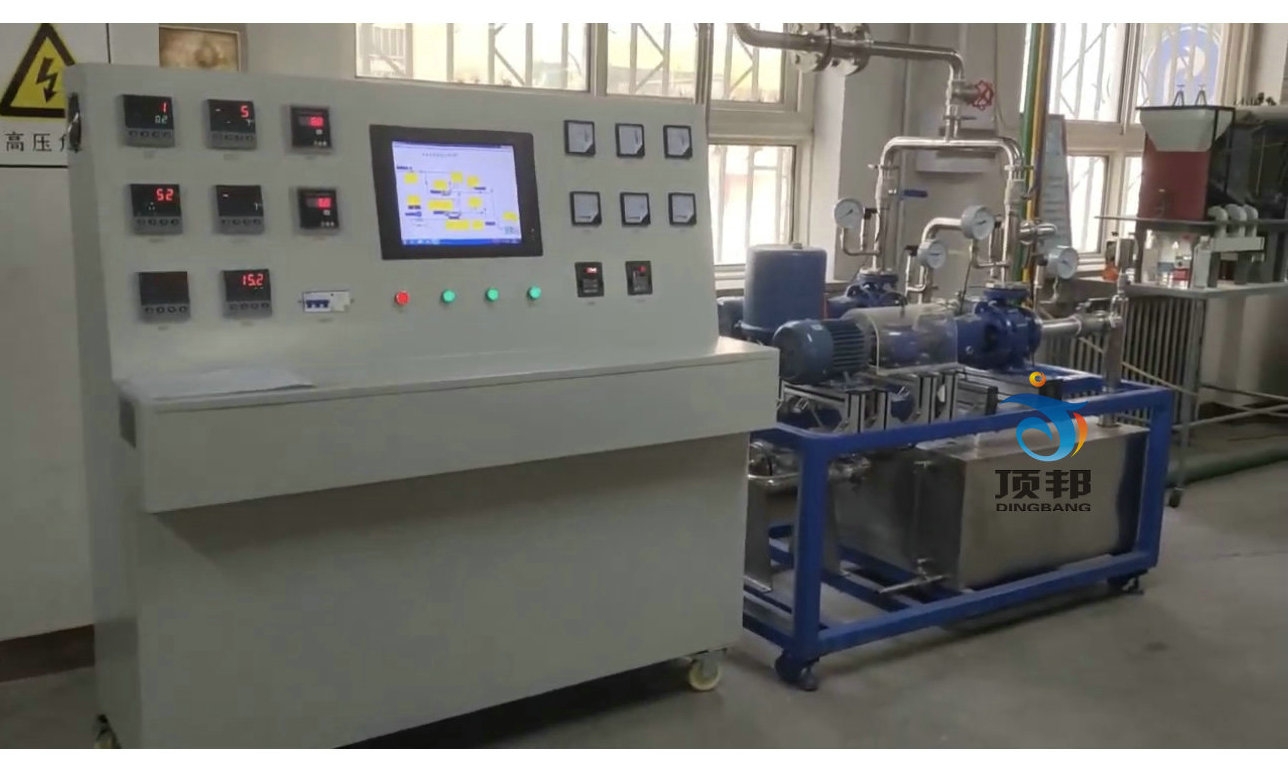

1、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。 2、設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。設備布局大致如上圖所示，布局設計應滿足儀表安裝要求，壓力表等傳感器安裝位置處應預留一定的直管段。 3、設備整體采用框架式結構，整體結實穩定，不隨水泵的振動而發出噪音。 4、整套設備均進行精細拋光處理，體現了整個裝置的工藝完美性。 5、設備包括兩個水泵（采用三相供電的水泵，便于變頻調速），既可單獨測試，也有進行串、并聯測試。其中一臺泵采用分體式水泵，主要用于泵的性能曲線測試，便于扭矩儀的安裝；另一臺泵采用一體式水泵，用于輔助完成串、并聯實驗，兩臺泵的性能參數應相同或相近。 6、流量測量采用了渦輪流量計+數字流量?jī)x表的方式，數字流量?jī)x表對渦輪流量計線性系數具有較強的補償功能，并且直接顯示流量數據。（渦輪流量計安裝在水平管道，且滿足入口直段大于20倍的通經，出口直段大于5倍的通經。） 7、電動機功率采用三相交流功率測量?jī)x表測得(采用三相功率計)。與智能儀表相連實現電動機功率的自動測量，數據準確，可讓學生掌握電動機有效功率的實際測量方法。 8、離心泵置于水箱上方，離心泵進口管道安裝有底閥，同時安裝有離心泵啟動排氣裝置，避免了離心泵葉輪及腔體長時間浸泡在水中，大大延長設備壽命。 9、整套系統采用標準工業儀表控制系統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平臺。 10、外形尺寸：1700×600×1800mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪帶禁錮腳。 |
|||
| 裝置功能 |
1、使學生充分了解離心泵的結構與特性，熟悉離心泵的工作方式和操作流程。 2、能夠完成水泵的性能曲線測試(H-qv;P-qv; η-qv;NPSH-qv)及水泵的串聯、并聯實驗(兩臺泵采用閥門切換實現串聯、并聯)。 3、測定流量調節閥某一開度下管路特性曲線。 4、改變離心泵轉速測定泵的揚程(H)、軸功率(N)以及效率（η）與泵的流量(Q)之間的泵特性曲線。 |
|||
| 設計參數 |
單泵：液體流量：0.2～7.2m3/h，離心泵出口壓力：0-0.2MPa，離心泵的揚程(H)：0-20m，離心泵軸功率(N)：0.43-0.85KW，離心泵效率（η）：0-60%，離心泵轉速：0-2900r/min。 雙泵串聯：液體流量：0～10.5m3/h，離心泵出口壓力：0-0.4MPa，離心泵的揚程(H)：0-40m，離心泵軸功率(N)：0.43-1.85KW，離心泵效率（η）：0-60%、離心泵轉速：0-2900 r/min。 雙泵并聯：液體流量：0～14.0m3/h，離心泵出口壓力：0-0.2MPa，離心泵泵的揚程(H)：0-20m，離心泵軸功率(N)：0.43-1.85KW，離心泵效率（η）：0-60%、離心泵轉速：0-2900 r/min。 液體溫度：常溫。 |
|||
| 公用設施 |
水：裝置自帶不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。 電：電壓AC380V，功率3KW，標準三相四線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 實驗物料：清潔自來水，外配設備：無。 |
|||
| 主要設備 |
1、流量測量采用渦輪流量計測量，精度不低于+1%FS;測量范圍:0-25m/h(連續可調)，4-20mA遠傳輸出。 2、壓力測量同時配備數顯儀表及指針式儀表。精度優于士0.25%FS;測量范圍:0-400kPa:真空表測量精度優干+0.1%FS:測量范圍:0-25kPa。 3、溫度測量精度:士0.1%;測量范圍:0~50℃;。 4、采用扭矩儀測量水泵轉軸扭矩、轉速來計算水泵軸功率。量程0-300N.M，轉速0-3000rpm,精度不低于士0.2%FS。 5、采用變頻器控制水泵，規格：（0-50）Hz，水泵轉速連續可調，并有水泵轉速顯示。 6、流量調節采用DN40電動流量調節閥，實現閥門開度與流量的線性變化，同時須有閥門開度指示。輸入信號： 4-20mA，輸出信號：4-20mA。 7、臥式離心泵：功率0.55KW，流量范圍0-7m3/h，數量2臺。 8、水箱：容積300L,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。 9、PVC串、并管路，銅閥門調節組。（全部采用不銹鋼管路及閥門，通經不小于 DN40。） 10、設有琴式操作臺， 控制水泵啟停、調速及儀表安裝。琴式操作臺上同時有壓力、流量、溫度、扭矩、電機轉速、 電壓、電流、功率因數以及閥門開度的顯示，安裝以上物理量的相應儀表，布局美觀。 11、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 液體溫度 | PT100鉑電阻 | 數字溫度儀表 | 無 | |
| 液體流量 | 渦輪流量計 | 數字流量?jī)x表 | 手閥或變頻器 | |
| 泵進口壓力 | 壓力傳感器 | 數字壓力儀表 | 無 | |
| 泵出口壓力 | 壓力傳感器 | 數字壓力儀表 | 無 | |
| 泵功率 | 功率變送器 | 數字功率儀表 | 無 | |
| 電機轉速 | 扭矩儀 | 數字儀表 | 無 | |
| 扭力 | 扭矩儀 | 數字儀表 | 無 | |
