[規格型號]：	DB-855
[產品名稱]：	創新型測控傳感器技術綜合實驗實訓平臺
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

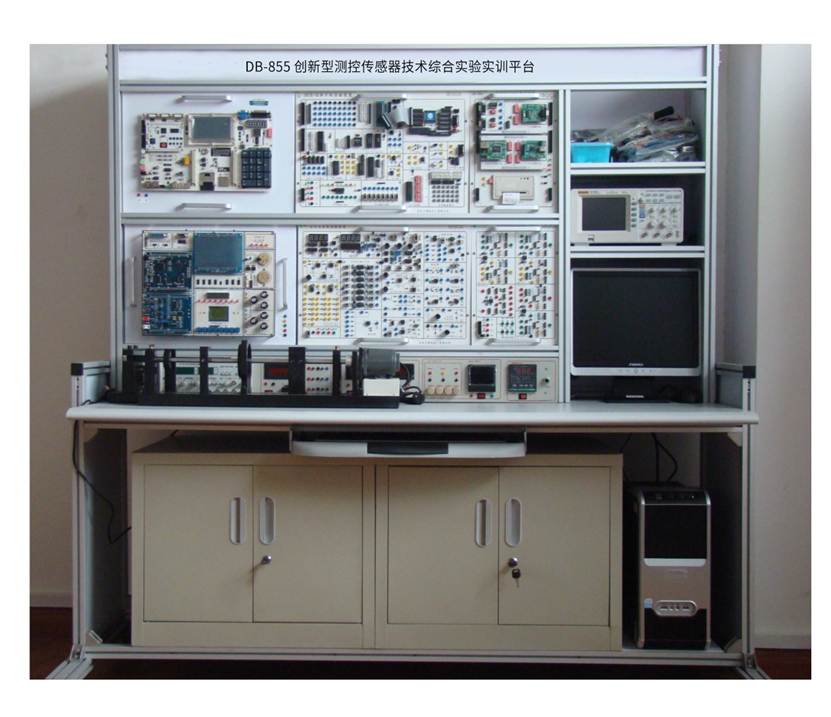

DB-855 創新型測控傳感器技術綜合實驗實訓平臺

一、概述
1．創新型測控傳感器技術綜合實驗實訓平臺能滿足傳感器與檢測技術課程群的實驗需求，并且具有占用空間小、掛箱設計規范、互換性強，從基本實驗到構成完整系統在一臺實驗裝置上便可以全部實現。避免了不同課程需要不同實驗裝置、占用空間大、難以構成完整系統、不方便實施綜合性和設計型實驗的麻煩。
2．創新型測控傳感器技術綜合實驗實訓平臺能適應不同專業和不同層次的教學需要，可按不同需求選擇不同的配置，并可根據用戶的要求增添實驗掛箱。
3．創新型測控傳感器技術綜合實驗實訓平臺能完成傳感器與檢測技術相關課程實驗，通過實驗?zāi)苷莆崭鞣N傳感器原理、信號處理電路及檢測方法。
4．傳感器部分：包括壓力、壓電、應變、電容、霍爾、溫度、光敏、氣敏(酒、C0)、電渦流、光纖位移、長光柵位移、差動變壓器、光電耦合等各種常見傳感器。
5．檢測部分：利用工業實際中廣泛采用的成熟電路完成對各種傳感器信號的拾取、轉換、調理、采樣、存儲、解算、控制及顯示等處理電路，實驗裝置充分考慮抗干擾及可靠性技術的應用，學生可以學以致用。
6．創新型測控傳感器技術綜合實驗實訓平臺有利于廣大學生對書本知識的理解和深化，在完成傳感器與檢測技術等一系列基本實驗后，便能掌握傳感器與檢測技術課程群所要求的基本原理、操作技能和動手能力。若再完成一個或幾個綜合型實驗，則對系統有一個較為全面的認識，形成基本的解決實踐問題的知識體系。如果能進一步完成設計型乃至創新型實驗，則將形成解決實踐問題的能力和積累解決實踐問題的經驗，進而培養其創新精神和創新能力。
二、特點
1．模塊化設計：采用標準的模塊化設計，增強系統的結構性和互換性。
2．總線標準：建立統一的內總線和接口約定，以實現最靈活的個性化配置、擴展和系統管理。
3．可更換的核心系統：為適應不同廠家的處理器、不同種類的處理器，通過改變系統核心卡來實現使用不同家族的單片機或者是不同種類的處理器(如MCU、DSP、ARM)等來組成系統。
4．快速連接線設計：提供三種連線方式
①采用金質縮緊孔單線接線；
②采用排線集中接線；
③自動免連線模式接線。各模塊在設計時均融入三種連線方式于設計過程。
5．一機多用：采用實驗現場與實驗準備室相結合的設計構思，在實驗裝置上僅配備最常用的模塊，在實驗裝置內放置次常用模塊，在實驗準備室中放置其他模塊。由此實現了該實驗裝置能夠?qū)崿F(xiàn)一機多用、便于擴展和綜合的目標。
6．接近工程實際：實驗裝置上采用多種工業型傳感器，既可以用來完成傳感器原理、結構與調理電路的教學，也可以用解決工業工程和過程中的實際問題。
7．學以致用：構成實驗裝置中的智能儀器的各模塊，在其設計時充分體現實際系統的抗干擾設計技術和可靠性設計技術，其核心卡可作為實際智能儀器的核心單元。實驗裝置中信號轉換與信號調理電路采用工業和工程實際中所采用的成熟電路。實驗裝置中使用的各種數字信號處理方法，采用典型的也是未來實踐系統首選的數字信號處理手段，具有很強的工程實用特征。
8．持續發展：結合單片機、嵌入式單片、FPGA／CPLD、DSP及ARM知識可以將檢測系統或智能儀器提高到更高的層次。
9．智能儀器儀表設計：結合工程實際給出了一個將常規儀器實現智能化的實例。
1 0．虛擬儀器儀表設計：結合數據采集卡設計虛擬儀器儀表。
11．研究與創新能力培養：實驗裝置中選用的幾項綜合型實驗，是典型的檢測儀表或工業應用系統的微型化，既能夠使學習者領略檢測技術的典型應用和掌握成熟可靠的檢測系統的設計技術，又是培養和發揮學生創新能力、開展創新實驗的實驗平臺。
l 2．開放式設計：實驗裝置中的軟、硬件及系統均按照全開放的思想進行設計，以便于學生開展研究型和創新型的實驗。
1 3．最小知識單元：為每個模塊均可拆分到該知識層次的最小知識單元。
三、適用范圍
實驗臺主要針對高校大學生課程設計、畢業設計和電子設計競賽的開發平臺，體現了靈活、開放、創新、綜合、跨領域、跨專業的設計理念。其功能擴展模塊覆蓋了多個專業多門課程，適合電子類、通信類、自動化類、計算機類、機電類、測控儀器類等專業的學生進行綜合、創新設計。
四、結構簡介
本裝置由控制屏，實驗桌、活動掛箱及擴展模塊、實驗箱組成。實驗臺美觀大方，尺寸可選；活動掛箱包括CPU掛箱、接口掛箱、對象掛箱、ARM掛箱、DSP掛箱；其功能擴展模塊覆蓋了多個專業多門課程，包含CPU類、通用接口類、人機界面類、信號變換隔離類、通信類、執行機構類、傳感器類共40多項。
五、技術指標
1．輸入電源：單相三線220V±10％50Hz
2．工作環境：溫度10℃～+40℃相對濕度<85％(25℃)海拔<4000m
3．絕緣電阻：大于3MΩ
4．漏電保護：漏電動作電流不大于30mmA，動作時間不大于0．1秒
5．裝置容量：<200VA
6．外形足寸：1620mm×750mm×1600mm，以實物為準。
六、裝置的配備及技術性能
本裝置主要由實驗控制屏和實驗桌兩部分組成。
（一）實驗控制屏
A.電源及保護體系
（1）直流穩壓電源，每套功能配置如下：
①±5V／lA，±12V／1A和±15V／1A各兩路，均具有短路軟截止自動恢復保護功能；
②O～3OV／1A連續可調電源一路，具有短路軟截止自動恢復保護功能，帶數顯電壓表切換指示；
③0~20mA連續可調恒流源、具有開路保護功能，帶數顯指示功能。
（2）實驗裝置設有漏電保護，控制屏若有漏電現象，漏電流超過一定值，即切斷電源，對人身安全起到一定的保護。
B．儀器儀表
1、直流數字電壓表：200mV,2V,20V三檔可調。
2、直流數字電流表：范圍0~200mA，三位半數顯，配合可調恒流源使用。
3、DDS函數信號發生器（頻率范圍：0.01Hz ~ 5MHz,液晶屏顯示）
無量程限制：全范圍頻率不分檔，直接數字設置；波形精度高：輸出波形由函數計算值合成，波形精度高，失真��；可以通過一個按鍵直接控制儀器信號的輸出和停止，掃描特性：具有線性掃頻和對數掃頻功能，掃描起止點任意設置；存儲特性：可以存儲10組用戶設置的儀器狀態參數，可隨時調出重現；操作方式：全部按鍵操作，LCD1602液晶英文顯示，直接數字設置或旋鈕連續調節。
◆    信號輸出
輸出波形正弦，方波（占空比可調），三角波，鋸齒波，四脈方列、八脈方列。
輸出幅度       ≥10Vp-p(空載)
輸出阻抗       51Ω±10%
直流偏置 ±3V
頻率范圍                 0.01Hz ~ 5MHz
頻率分辨率    0.01Hz(10mHz)
頻率準確度±5×10^-6
頻率穩定度±2×10^-6/3小時
正弦波失真度  ≤0.8% (參考頻率 1kHz)
三角波線性度        ≥98% (0.01Hz~10kHz)
方波上升下降時間≤100ns
方波占空比范圍 1%~99%
輸出衰減 0dB、20dB
u  TTL 輸出
頻率范圍          0.01Hz ~ 5MHz
幅度>3Vp-p
扇出系數>20 TTL負載
u  掃頻功能
掃描方式        線性掃描、對數掃描
頻率設定范圍       0.01Hz ~ 5MHz
頻率掃描范圍       M1預設頻率~M2預設
掃描速率1s~99s/步進
4、功率放大器模塊
雙聲道輸出（左右通道輸入、輸出端子全部開放引出），內置開關電源，輸出功率達15W+15W，峰值可達30W+30W，可接兩個4-8歐10-100W的揚聲器，信噪比極高。
5、計數器：計數范圍：0-4294967295, 輸入幅度：0.5Vp-p~20Vp-p,液晶屏顯示。
6、頻率/轉速表：頻率測量范圍0~60MHz，轉速測量范圍1～9999rpm,輸入幅度：0.5Vp-p~20Vp-p, 液晶屏顯示；
7、溫度控制器，加熱源：提供一只XMTD3000溫度控制器，可以顯示設定溫度和當前溫度。
8、數據采集卡，配套相應PC機上位軟件，用于電信號的采集、處理、顯示:
(1)USB2.0 總線接口， USB2.0 full speed，12Mbps。
(2)支持采集卡重命名，單臺PC可以同時連接多塊采集卡；支持UID指示，快速找到對應的采集卡。
(3)模擬量輸入部分主要由輸入通道選擇器、放大器、低通濾波器、ADC、AI 緩存區等部分組成。
(4)具有自動校準功能，不需要外部的任何信號和設備的輔助，在外部信號連接時也能完成增益誤差和偏移誤差的校準。
(5)支持分組采樣模式和序列采樣模式，支持單通道和多通道采樣，支持軟件觸發方式。
(6)具有 1k 個波形點緩存空間，支持單點輸出、有限點單次輸出、有限點多次輸出、有限點連續輸出等多種不同應用場合。
(7)支持直流輸出和波形輸出兩種操作模式，直流輸出模式采用手動方式設定 DAC 的輸出電壓值，波形輸出模式可以根據預設定的波形點、更新頻率、重復次數等產生快速脈沖波形和周期波形。
(8)提供波形生成器功能，能夠產生正弦波、方波、三角波、鋸齒波等各種周期性和非周期性波形，能夠設置波形的幅度、頻率、相位、占空比等參數。
(9)支持波形顯示功能 , 顯示區域支持使用鼠標滾輪放大和縮小波形，進行左右拖動波形。
(10)AI 模塊具有獨立 10K 點數據緩存，AO 模塊具有獨立 1K 點數據點硬件緩存。
(11)支持采樣數據實時保存功能，支持 TXT、CSV、TDM 三種文件類型。
(12)支持固件在線升級，支持Windows XP/Win7/Win8/Win10 32 位和 64 位操作系統。
(13)提供DLL庫函數支持二次開發，便于用戶的編程和硬件的升級。
(14)提供labview、Qt、matlab、VC++、python 等例程和API編程說明。
(15)規格參數:
1、電壓源輸出
(1)3.3V電源:精度±3，最大電流150mA。
(2)5V電源:精度±5，最大電流200mA。
2、使用條件
(1)工作電壓：5V(USB 總線供電)
(2)工作電流：100mA
(3)工作溫度: -20 to 70 °C
(4)存儲溫度: -55 to 105 °C
(5)工作濕度: 5 to 95 RH，不結露
(6)存儲濕度: 5 to 90 RH，不結露
3、AI 模擬量輸入
(1)輸入通道:8 路單端
(2)ADC分辨率:12Bit
(3)最大總和采樣率:100KS/s
(4)硬件緩存:10k個采樣點
(5)采樣模式:單次采樣，序列采樣，分組采樣，偽同步采樣
(6)觸發源:軟件觸發
(7)輸入量程:0-5V
(8)輸入阻抗>1 GΩ
(9)CMRR：56dB
(10)絕對精度：滿量程典型值 20mV
4、AO 模擬輸出
(1)輸出通道: 2 路（同步）
(2)輸出范圍: 0-5V
(3)DAC分辨率:12bit
(4)更新速率: 1S/s-100KS/s，兩通道獨立
(5)AO FIFO: 1k 個采樣點
(6)觸發源:軟件觸發
(7)輸出阻抗: 0.2Ω
(8)輸出電流: ±10 mA
(9)壓擺率: 0.5V/μs
(10)絕對精度: 滿量程典型值 20mV
5、DI數字量輸入
(1)DI 通道數量：6 路
(2)上拉電阻：4.7K
(3)邏輯電平標準：5V COMS，兼容 TTL
(4)輸入電壓范圍：0-5V
(5)VIH    最小值：2.4V
(6)VIL     最大值：0.8V
6、DO數字量輸出
(1)DO通道數量：6 路
(2)輸出阻抗：30 歐
(3)邏輯電平標準：5V COMS
(4)輸出電壓范圍：0-5V
(5)VOH最小值：4.5V
(6)VOL最大值：0.3V
(7)驅動電流：每路 IO最大值   10mA
所有IO：累計最大值50mA

C．傳感器由多種傳感器和信號調理模塊組成
（1）轉動源部分：轉動源、霍爾傳感器、光電傳感器；應變片稱重傳感器；可更換的傳感器：差動變壓器傳感器、電容傳感器、渦流傳感器、霍爾位移傳感器、磁電式傳感器、光纖位移傳感器、濕敏傳感器、酒精傳感器。
（2）振動源部分：應變片振動臺、壓電電傳感器；
（3）氣體壓力傳感器部分：氣壓源、兩氣壓計、氣體壓力傳感器。
（4）熱敏電阻傳感器，熱電偶傳感器，PTl00鉑電阻等。
5、三軸數采振動源模塊

三軸數采振動源模塊由獨立振動器、固定盒、振動板、固定支架板，振動傳感器檢查等組成，配合信號發生器、功放模塊可以精確調節振動幅度和頻率。與傳統的“平行金屬片振動系統”相比較，“三軸數采振動系統”具有更好的幅頻響應特性和相頻響應特性：

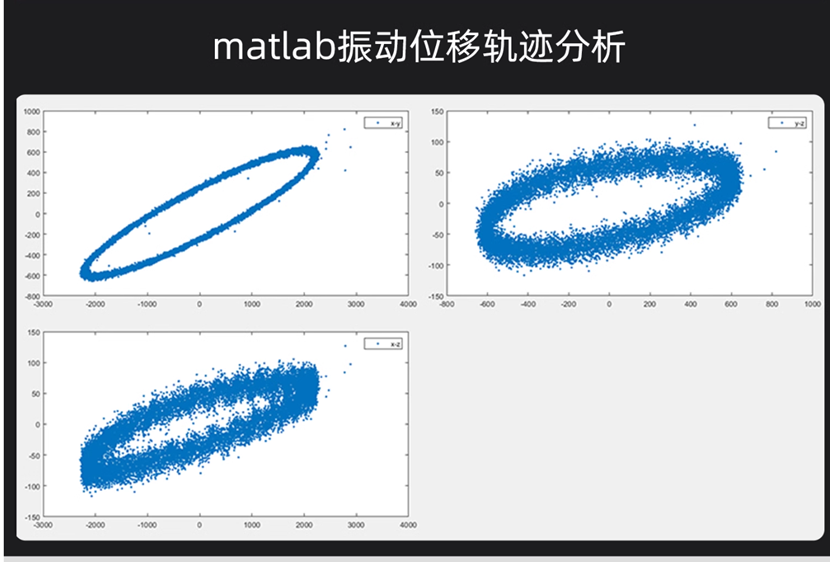

提供可視化的振動數據分析軟件（同時支持手機和PC機）
軟件支持曲線圖，散點圖，支持三軸振動，位移，速度，加速度，頻率檢測，軟件同時支持手機和PC機。支持?jǐn)?shù)據導出，matlab振動分析，支持藍牙5.0。

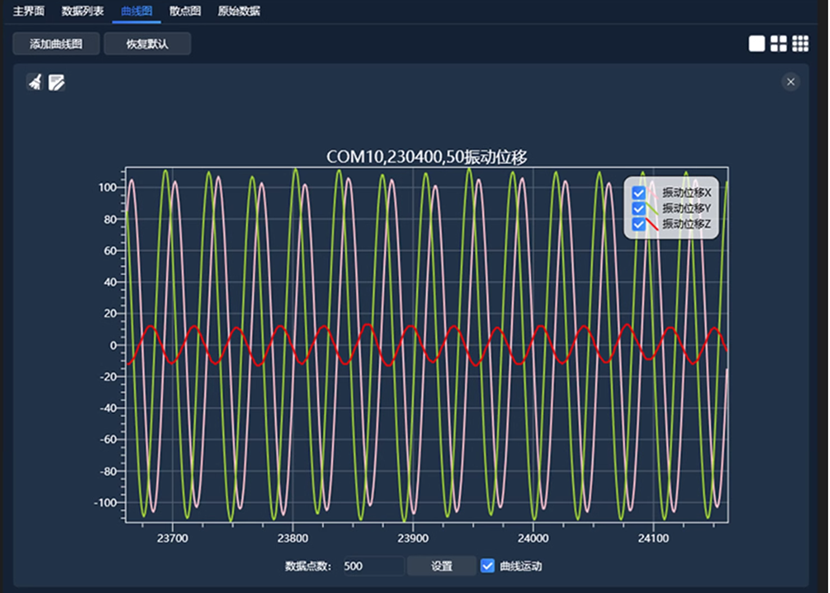

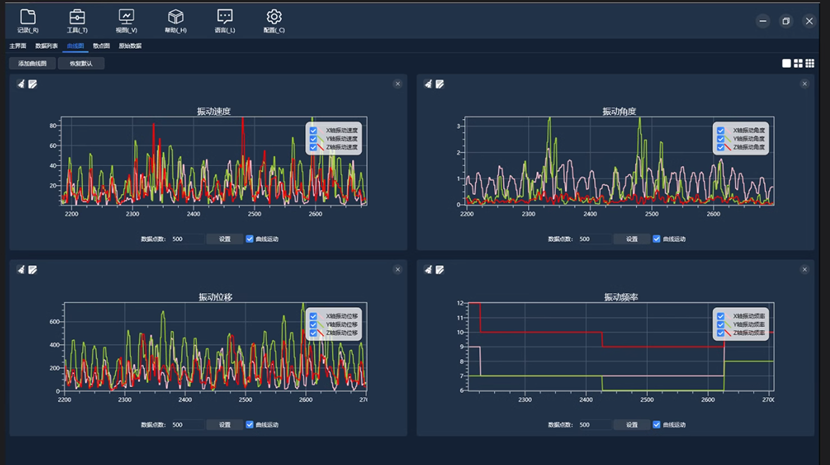

可視化的振動數據分析軟件

幅頻響應特性對比:

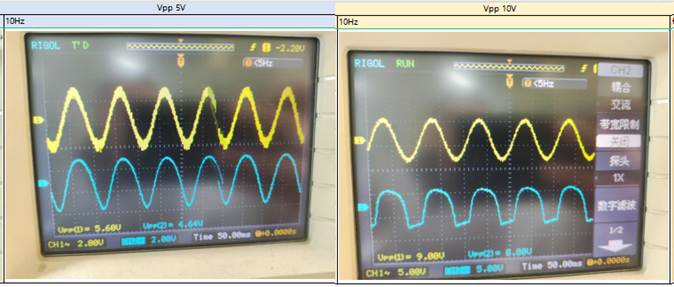

市場上常見的平行金屬片振動系統：
在整個測試頻率范圍（0~30Hz）內，當輸入信號頻率從低到高變化時，線性霍爾傳感器的輸出幅度波動劇烈。而且，當輸入為 10V/10HZ 的信號時，輸出信號幅度會出現明顯的失真現象。
幅頻響應特性對比

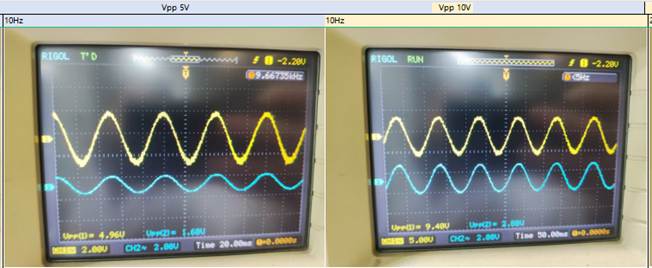

我們的三軸數采振動源系統：
在低頻段（0~30Hz），該系統展現出出色的幅頻響應特性。具體而言，當輸入信號頻率從低到高逐漸變化時，線性霍爾傳感器的輸出幅度會隨之調整，其變化過程相當平穩。這意味著在低頻范圍內，系統能夠很好地對輸入信號進行響應，為用戶提供穩定的性能體驗。
三軸數采振動源系統

相頻響應特性對比:

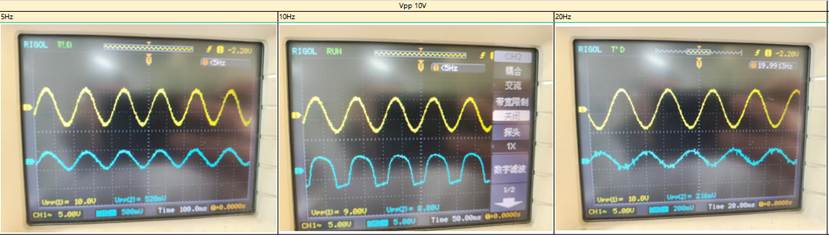

市場上常見的平行金屬片振動系統：
在低頻段（0~ 30Hz），隨著輸入信號頻率由低升高，線性霍爾傳感器輸出信號相位與輸入信號相位偏移較大。

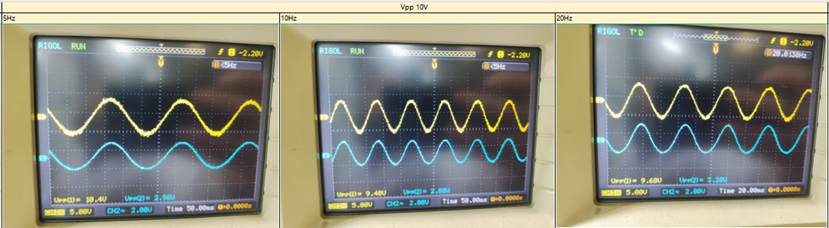

我們的三軸數采振動源系統：
在低頻段（0~ 30Hz）表現出較好的相頻響應特性，隨著輸入信號頻率由低升高，線性霍爾傳感器輸出信號相位基本與輸入信號相位一致。
三軸數采振動源系統

D.嵌入式多功能虛擬儀器測試系統：
(1)2通道，50MSa/s實時采樣率，20M帶寬。8位~13位垂直分辨率。
(2)數據記錄儀：支持72小時上位機無紙記錄儀功能，采樣間隔1 秒~1小時。
(3)頻譜分析儀：可以通過掃頻，記錄過程的頻率和放大倍數數據，繪制頻率響應曲線。
(4)提供 GPIO 接口，自帶PWM輸出，頻率、占空比可調。
(5)FFT快速傅里葉變換，提供矩形窗，Hanning，Hamming，Blackman等窗函數。
(6)支持過程錄制存檔和回放,支持波形圖片導入與實時波形對比參考。
(7)支持XY模式李薩如圖形，支持波形及數據報表的打印功能。
(8)測量量歷史變化趨勢統計和分析功能。
(9)支持波形多點測量，自動顯示標記點的時刻值以及相鄰兩個編號之間的時間差值。
(10)支持系統設置導入、導出功能，這樣方便針對不同實驗設定不同的設置，一鍵導入。
(11)支持最高500幀PC緩存，支持?jǐn)?shù)據緩沖區預覽和鼠標滾輪操作。
(12)集成Pass/Fail檢測功能，開源硬件接口支持DIY模塊擴展。
(13)支持各種電流鉗和其他物理量自定義探頭。
(14)提供通訊接口協議，支持C#、Python、Matlab、LabVIEW等多種語言二次開發。
(15)USB 2.0 接口直接從PC取電，不需要額外配備電源，方便攜帶。
(16)支持安卓手機/平板/ PC電腦,支持Android和WINDOWS操作系統。
(17)軟件支持中、英文兩種語言，相比多級菜單的常規儀器，操作更加快捷、方便。
E．實驗掛箱及實驗?zāi)K，掛件尺寸：468*330mm
（1）控制器單元掛箱：配有8051單片機模塊、C8051嵌入式單片機模塊、其他CPU外圍單元、譯碼模塊、和常用接口模塊。
（2）信號轉換單元掛箱，掛件尺寸：234*330mm
配有8位并行AD模塊、12位并行AD模塊、8位并行DA模塊、12位并行DA模塊、I／O口擴展模塊、轉換模塊(模塊PCB板尺寸：176*90mm)
（3）通信與打印機單元掛箱，掛件尺寸：234*330mm
配有RS232／RS485通信模塊、USB通信模塊，網絡控制器模塊、CAN總線模塊(模塊PCB板尺寸：176*90mm >)、打印機放在掛箱底板上
（4）鍵盤與顯示單元掛箱，掛件尺寸：234*330mm
配有顯示(靜態顯示、動態顯示、液晶顯示)模塊、16*16點陣顯示模塊、4X4鍵盤模塊(模塊PCB板尺寸：176*90mm)
（5）對象控制單元掛箱（一），掛件尺寸：234*330mm
配備有開關量輸出模塊、開關量輸入模塊、光耦隔離模塊、繼電器模塊 (模塊PCB板尺寸：176*90mm)
（6）對象控制單元掛箱（二），掛件尺寸：234*330mm
配備有IC卡讀寫模塊、步進電機模塊、直流小電機模塊、語音處理模塊、交通燈模塊、 PWM調制模塊(模塊PCB板尺寸：176*90mm)
（7）ARM單元掛箱，掛件尺寸：468*330mm
配有完成ARM實驗的基本模塊
（8）信號與系統實驗掛箱468*330mm
（9）自控原理與計算機控制掛箱模塊（兩塊：一、468*330mm；二、234*330mm）
（10）測控電路實驗掛箱模塊（兩塊：一、468*330mm；二、234*330mm）
七、實驗掛箱具體硬件資源
1．控制器單元掛箱：掛箱主要用于插接不同的CPU模塊。掛箱上包含了CPU模塊的接口插座和基本實驗電路及系統擴展電路，可單獨完成大部分的基本實驗，掛箱上有三個(40P、40P、20P)扁平電纜接口槽用于和其他掛箱連接。掛箱上的資源如下：
（1）8155接口模塊
（2）8255接口模塊
（3）8279鍵盤顯示接口模塊
（4）8253可編程定時器模塊
（5）硬件看門狗電路模塊
（6） I2C EEROM模塊
（7）8250模塊
（8）8251模塊
（9）I2C存儲器模塊
（10）I2C時鐘模塊
（11）單次脈沖模塊
（12）93C46串行EEPROM模塊
（13）紅外線收發模塊
（14）DS18B20數字溫度傳感器模塊
（15）開關量輸入模塊
（16）關量輸出模塊
控制器單元掛箱支持CPU模塊和譯碼模塊：

模塊名稱	功能指標
51系列CPU模塊	支持80C31、80C51，含32K SRAM、64K ROM組成數據總線、地址總線和控制總線
Cygnal51CPU模塊	采用美國Cygnal公司的嵌入式單片機C8051F020芯片，含32K SRAM，組成數據總線、地址總線和控制總線
譯碼模塊	采用LATTICE公司的ispLSI1016E完成整個系統的譯碼工作

2.信號轉換單元掛箱：
掛箱上有三個（40P、40P、20P）扁平電纜接口槽用于和控制器單元掛箱信號連接。
掛箱支持的模塊：

模塊名稱	功能指標
8位并行AD模塊	由AD0809模數轉換電路組成8路8位AD。
8位并行DA模塊	由兩只DA0832數模轉換電路組成2路8位DA。
12位并行AD模塊	由AD574模數轉換電路組成12位AD。
12位并行DA模塊	由TLV5613數模轉換電路組成12位DA。
I/O 擴展模塊	由兩塊74LS244芯片擴展成16路并行輸入電路。由兩塊74LS273芯片擴展成16路并行輸出電路。用74LS164芯片組成串轉并輸出電路。用74LS165芯片組成并轉串輸入電路。
轉換模塊	用LM311實現V/F電路和F/V電路用TLC549芯片組成串行AD轉換電路。用TLC5615芯片組成串行DA轉換電路。

3．通信與打印機單元掛箱：掛箱上有三個（40P、40P、20P）扁平電纜接口槽用于和其他掛箱信號連接，打印機裝在掛箱的底板上。
掛箱支持的模塊：

模塊名稱	功能指標
RS232/RS485/CAN總線通信模塊	由MAX232芯片組成RS232通信電路，MAX485芯片組成RS485通信電路。由SJA1000芯片和TJA1050芯片組成CAN總線電路。
USB通信模塊	由1581芯片組成USB2.0通信模塊
網絡控制器模塊	采用RTL8019AS芯片

4．顯示與鍵盤單元掛箱：掛箱上有三個（40P、40P、20P）扁平電纜接口槽用于和其他掛箱信號連接。
掛箱支持的模塊：

模塊名稱	功能指標
靜態顯示模塊	由74LS164芯片驅動
動態顯示模塊	采用8位8段LED數碼管。
液晶顯示模塊	提供128*64點陣的液晶顯示屏
CPLD模塊	采用LATTICE公司1032芯片
4*4行列式鍵盤	公共鍵盤

5、對象掛箱(一) ：掛箱上有三個（40P、40P、20P）扁平電纜接口槽用于和其他掛箱信號連接。
掛箱支持的模塊：

模塊名稱	功能指標
繼電器模塊	由兩個5V繼電器、2個12V繼電器和2個24V繼電器組成。
光耦隔離模塊	由3個TLP521-4芯片組成12入12出。
LED顯示模塊	用16個LED燈組成邏輯電平測試電路
開關量模塊	用16個按鍵組成高低電平輸出電路

6、對象掛箱(二) ：掛箱上有三個（40P、40P、20P）扁平電纜接口槽用于和其他掛箱信號連接。
掛箱支持的模塊：

模塊名稱	功能指標
IC卡讀寫模塊	I2C總線實現IC卡的讀寫及識別
直流電機	帶驅動小直流電機，測速部分由1個霍爾傳感器組成
步進電機	采用四相步進電機，帶驅動電路
交通燈模塊	采用16個LED燈和四位數碼管組成。
語音處理模塊	采用1730專用語音芯片組成
PWM調制模塊	由324運放芯片組成,用于小直流電機調速

ARM單元掛箱

架構		ARM Cortex-A7
核心數		4核
主頻		1.2GHz
內存		1GB DDR3
存儲		8GB eMMC
尺寸		68*45mm
連接方式		板對板連接器
電源管理		AXP221S
工作電壓		5V
工作溫度		-40℃~ +85℃
工作濕度		10-90％RH無凝露
操作系統		Linux3.10+QT5.9
功能	數量	參數
LCD	≤2	最大RGB888 24位，最高支持1920x1080@60fps；
HDMI	1	HDMI 1.4，支持1080p@60fps； HDCP 1.2 加密保護；
LVDS	1	2個8位數據通道，2個時鐘通道，最大支持1920x1080@60fps
MIPI_DSITBD	1	MIPI DSI V1.01&MIPI D-PHY V1.00，4個數據通道，最大支持1080p@60fps
TVOUT	4	4通道CVBS輸出，支持NTSC和PAL制式
CAMERA	≤2	CSI0：1個8/16位并行接口（DVP），最大支持5-Megapixel，支持1080p@30fps CSI1：1個8/16/24位并行接口（DVP），最大支持5-Megapixel，支持720p@30fps
TVIN	4	4通道CVBS輸入，支持NTSC和PAL制式
SD/MMC/SDIO	≤4	最高支持 50MHZ的SD和SDIO卡的1 位或 4 位傳輸模式規范 SD/MMC/SDIO0 ：4位數據總線（燒寫用） SD/MMC/SDIO1 ：4位數據總線 SD/MMC/SDIO2 ：8位數據總線（核心板eMMC占用） SD/MMC/SDIO3 ：4位數據總線
USB HOST	2	USB 2.0 （最高支持 480 Mbps）
USB OTG	1	USB 2.0 （最高支持 480 Mbps）
IIS/PCM	≤2	最高支持2個 I2S Audio；
AUDIO CODEC	1	1路差分PHONEOUT，1路立體聲耳機輸出 ,1MIC,1LINEIN
UART	≤8	每個最高支持 115200 UART0 ：3線，debug口 UART1 ：8線串口 UART2/UART3 ：5線串口 UART4/UART5/UART6/UART7 ：3線串口
SPI	≤4	全雙工同步串行接口，最大時鐘頻率為100MHZ。它可配置為支持主 / 從模式，有2個片選來支持多個外設。
IIC	≤5	最大支持400Kbps
Ethernet	≤2	1路10/100Mbps自適應； 1路10/100/1000Mbps自適應
PWM	≤8	支持PWM output和capture input
JTAG	支持
KeyPad Port	支持	Up to 8*8；
KEYADC	≤2	6位，2通道，輸入電壓范圍0-2V，用于模擬按鍵檢測，轉換速率最高可達250HZ
SMCTBD	≤2	支持ISO/IEC 7816-3:1997(E) 及EMV2000(4.0)標準
CIR	≤2
SATA	1	最大支持3.0Gbps

8、DSP CPU 掛箱:

資源模塊	介紹
電源模塊	使用TD6821電源管理芯片，可生成3.3V和1.9V直流電壓供系統使用。在該模塊中提供了2個電源輸入口，一個是 MiniUSB接口，另一個是DC5V火牛接口。
數碼管顯示模塊	使用74HC164芯片，可擴展IO，只需2個IO口即可控制數 碼管的8個段選數據口，采用的是共陰數碼管。
RS485模塊	使用MAX3485芯片，可實現RS485通信
CAN模塊	使用TJA1040芯片，可實現CAN通
RS282模塊	使用MAX3232芯片，可實現RS232通信
TF Card接回	可實現TF卡寫入和讀取等操作
LED模塊	使用了7個LED燈，可實現流水燈、交通燈等控制
EEPROM模塊	使用AT24CO2芯片，可實現IIC-EEPROM功能，存儲的數據掉電不丟失
SRAM模塊	使用IS62WV12816芯片，可實現外部SRAM的擴展功能，最大可擴展到1MB
模式選擇	BO0T模塊選擇端子∶TMS320F28335芯片的啟動方式選擇端子，通過撥碼開關不同狀態選擇不同啟動模式，默認選用FLASH啟動
液晶屏接口	可直接插入LCD1602/LCD12864液晶屏
主控芯片	TMS320F28335芯片，核心控制器，主要學習其內部資源的使用
引腳	將主芯片的88個GPIO、外設接口、5V/3.3V電源口全部引出
直流電機模塊	使用TC1508S芯片，可控制2路直流電機和1路四線雙極性步進電機
繼電器模塊	使用直流5V繼電器，建議在低壓段控制，不要使用高壓220V，以免造成人身安全問題
蜂鳴器模塊	使用無源蜂鳴器，可實現報警、音樂播放等功能
步進電機模塊	使用ULN2003芯片，可實現1路五線四相步進電機控制，還可用于驅動直流電機
溫度采集接口	可連接熱敏電阻探頭傳感器測溫
ADC模塊	使用芯片內部ADC，測試電位器電壓值
DAC模塊	使用TLV5620芯片，將數字信號轉換為模擬信號輸出，可輸出4路模擬信號
復位按鈕	當系統癱瘓或需要重啟系統時可操作此按鈕
JTAG接口	使用標準的2*7雙排公頭，可將DSP仿真器插入此口
按鍵模塊	使用3*3矩陣鍵盤，可用于數據的輸入等控制
音頻模塊	使用TLV320AIC23芯片，可實現音頻播放、錄音等功能

八、裝置的配備表

序號	名稱	單位	數量	備注
1	實驗控制屏	套	1
2	實驗桌	張	1
3	掛箱與模塊	套	1	傳感器由多種傳感器和信號調理模塊
				三軸數采振動源模塊
				控制器單元掛箱
				信號轉換單元掛箱
				通信與打印機單元掛箱
				鍵盤與顯示單元掛箱
				對象控制單元掛箱（一）
				對象控制單元掛箱（二）
				ARM單元掛箱
				信號與系統實驗掛箱
				自控原理與計算機控制掛箱
				測控電路實驗掛箱模塊
				DSP CPU 掛箱
4	常用工具	套	1	一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把；尖嘴鉗1把。
5	實驗說明書	套	1	指導學生實訓
6	開放實驗室信息管理系統	套	1	附一
7	傳感器原理與應用技術多媒體課件教學系統	套	1	附二

附一：開放實驗室信息管理系統：
▍AI 賦能：靈活安全的智能教育中樞
全新打造的 AI 子系統 遵循"以人為本"原則，支持學校按需對接多類型AI服務商。核心優勢：
✅ 開放兼容：首批支持 OpenAI 接口，兼容 Ollama/LiteLLM 等開源模型及 Groq/Azure 等商用服務
✅ 數據主權：學校完全掌控AI使用范圍與數據流向，符合教育隱私規范
✅ 未來擴展：模塊化設計便于后續接入更多AI模型，避免供應商鎖定
（應用場景：教師通過編輯器一鍵生成教學圖文，系統自動標注AI來源；學生在教師授權下使用智能摘要工具，操作全程留痕可追溯）
▍課程管理：層級化內容組織
創新推出子章節嵌套功能，讓復雜知識體系清晰呈現：
✨ 教師端：自由創建多級內容模塊，拖拽即可調整結構，告別插件依賴
✨ 學生端：點擊子章節直達專題頁面，聚焦當前學習任務
▍作業系統：智能化教學閉環
作業模塊全面升級，構建高效反饋機制：
📝 智能批改：支持預設評分標準，批量操作效率提升50%
🔄 無限重試：一鍵開啟作業多次提交，培養學生迭代思維
⚙️ 全局設置：管理員可統一評分制式，保障多課程標準統一
▍數字徽章：成就體系再進化
本次更新重點優化：
🎖️ 跨課程復用：快速克隆徽章模板，支持同課程內同名徽章（不同獲取條件）
📊 進度追蹤：可視化儀表盤實時顯示學生成就進度
▍教學媒體：無縫融合創作工具
多媒體支持能力飛躍式提升：
🎥 內置錄屏：師生可直接在編輯器錄制講解視頻，無需第三方工具
🖼️ 智能配圖：AI生成圖片自動添加Alt文本，符合無障礙標準
▍學習督導：智能提醒系統
雙重提醒保障教學節奏：
⏰ 學生端：作業/測驗截止前智能推送，支持移動端彈窗提醒
📊 教師端：自動生成未提交名單，批量發送定制化提醒
附二：
★配套傳感器原理與應用技術多媒體課件教學系統適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體課件教學系統，可以很大程度上減輕老師講課的工作量。
★1、中標后兩日內提供開發單位“傳感器原理與應用技術多媒體課件教學系統”著作權證書復印件加蓋單位公章；
★2、中標后兩日內提供開發單位“授權書”原件并蓋公章；
★3、為了教學的統一性要求傳感器原理與應用技術多媒體課件教學系統與實訓裝置是同一個生產商！
(包含以下內容):
項目一傳感器的基礎
項目二電阻式傳感器
項目三電容式傳感器
項目四電感式傳感器
項目五磁電式傳感器
項目六熱電式傳感器
項目七光電式傳感器
項目八聲波式和輻射式傳感器
項目九其他傳感器
項目十傳感器綜合應用

九、基本實驗項目
(一) 傳感器實驗項目
(1)金屬箔式應變片一單臂電橋性能實驗
(2)金屬箔式應變片一半橋性能實驗
(3)金屬箔式應變片一全橋性能實驗
(4)直流全橋的應用一電子秤實驗
(5)交流全橋的應用一振動測量實驗
(6)擴散硅壓阻壓力傳感器差壓測量實驗
(7)差動變壓器的性能實驗
(8)激勵頻率對差動變壓器特性的影響實驗
(9)差動變壓器零點殘余電壓補償實驗
(10)差動變壓器的應用一一振動測量實驗
(11)電容式傳感器的位移特性實驗
(12)電容傳感器動態特性實驗
(13)直流激勵時霍爾式傳感器的位移特性實驗
(14)交流激勵時霍爾式傳感器的位移特性實驗
(15)霍爾測速實驗
(16)霍爾式傳感器振動測量實驗
(17)磁電式轉速傳感器的測速實驗
(18)壓電式傳感器振動實驗
(19)電渦流傳感器的位移特性實驗
(20)被測體材質、面積大小對電渦流傳感器的特性影響實驗
(21)光纖傳感器的位移特性實驗
(22)光電轉速傳感器的轉速測量實驗
(23)PTl0溫度控制實驗
(24)集成溫度傳感器AD590的溫度特性驗
(25)鉑電阻溫度特性實驗
(26)K型熱電偶測溫實驗
(27)E型熱電偶測溫實驗
(28)氣敏傳感器實驗
(29)濕敏傳感器實驗
(30)轉速控制實驗
(二)單片機實驗項目
1、MCS-51單片機實驗項目：
軟件部分實驗：
1．清零程序
2．拆字程序
3．拼字程序
4．?dāng)?shù)據區傳送子程序
5．?dāng)?shù)據排序?qū)嶒?br /> 6．查找相同數據個數
7．無符號雙字節快速乘法子程序
8．多分支程序
9．多分支程序
10．電腦時鐘實驗
硬件部分實驗：
1．P1口亮燈實
2．P1口轉彎燈實驗
3．P3.3口輸入，P1口輸出實驗
4．工業順序控制實驗
5．8255 A、B、C口輸出方波實驗
6．8255 PA口控制PB口
7．8255控制交通燈
8．簡單I/O擴展實驗
9．并行ADC 0809轉換實驗
10．并行DAC 0832轉換實驗
11．8279鍵盤顯示實驗
*12.通用打印機實驗
13.微型打印機實驗
14.I2C儲存卡讀寫實驗
15.語音芯片ISD173控制實驗（錄音）
16.語音芯片ISD1730控制實驗（放音）
17.繼電器控制實驗
18.步進電機控制
19.8253方波實驗
20.小直流電機調速實驗
21.16*16 LED點陣顯示實驗
22.128*64 LCD液晶顯示實驗
23.8250可編程異步通訊接口實驗
24.8251可編程通訊接口實驗
25.單片機RS232/485串行發送實驗
26.單片機RS232/485串行接收實驗
27.DS18B20單總線溫度測量實驗
28.紅外線遙控收發實驗
29.串行A/D TLC549轉換實驗
30.串行10位D/A TLC5615轉換實驗
31.PCF8563I?C日歷時鐘實驗
32.MAX813看門狗實驗
33.PWM脈寬調制實驗
34.74LS164串并轉換
35.74LS165并串轉換
36.LM331 V/F轉換實驗
37.AT24C02I2C總線存儲器讀寫實驗
38.串行存儲芯片93C46讀寫實驗
39.電子音樂演奏實驗
40.CAN總線通訊接口實驗
41.以太網TCP/IP協議接口實驗
42.USB2.0通訊接口實驗
43.LM331 F/V轉換實驗
44.LM331 V/F轉換實驗
45.AD574 12位并行模數轉換實驗
46.TLV5613 12位并行數模轉換實驗
47.4*4行列式鍵盤實驗
48.8位靜態顯示器實驗
49.8位動態顯示器實驗
50.光耦隔離模塊實驗
51.模擬十字路口交通燈實驗
2．嵌入式單片機(C8051)實驗
(1) 數字I／O口交叉開關設置實驗
(2) UART串能通訊實驗
(3) 配置內部和外部振蕩器實驗
(4) 片內模數轉換(ADC)實驗
(5) I／O輸入、輸出實驗
(6) 片內數模轉換(DAC)實驗
(7) 定時器實驗
(8) SRAM外部數據存儲器擴展實驗
(9) 外部中斷實驗
(10) SPI串行Flash存儲器數據讀寫實驗
(11) 計數器實驗
3．DSP實驗
(1)     DSPTMS320F28335介紹第
(2)     CCS6軟件及仿真器驅動安裝第
(3)     存儲器與寄存器第
(4)     工程模板創建第
(5)      F28335時鐘及控制系統第
(6)     點亮第一個LED實驗
(7)     蜂鳴器實驗
(8)     繼電器控制實驗
(9)     按鍵控制實驗第
(10) 直流電機實驗第
(11) 步進電機實驗第
(12) F28335中斷系統第
(13) 外部中斷實驗第
(14) 定時器中斷實驗
(15) 數碼管顯示實驗第
(16) 增強型脈沖調制EPWM實驗第
(17) ADC模數轉換實驗第
(18) RS232通信實驗第
(19) SPI串行外設接口實驗
(20) I2C-EEPROM實驗
(21)  LCD1602液晶顯示實驗
(22) LCD12864液晶顯示實驗
(23)  DAC數模轉換實驗
(24)  RS485通信實驗
(25)  DMA實驗
(26) XINTF-外擴SRAM實驗
(27) eCAP脈沖捕獲實驗
(28) eQEP正交編碼器實驗
(29)  FLASH實驗
(30) SD卡文件系統實驗
(31)  AIC32音頻警報實驗
4．ARM實驗項目
(32) 接口位置說明
(33) Linux3.10 系統軟件資源特性
(34) eMMC 資源分配
(35) 燒寫模式
(36) 查看串口打印信息
(37) 開發平臺 linux 用戶名和密碼
(38) LCD 顯示
(39) 重新校準
(40) LCD 觸摸板
(41) HDMI 接口獨立顯示
(42) WIFI 測試
(43) SDHC/TF 卡驅動測試
(44) USB 接口測試
(45) 以太網驅動測試
(46) 以太網相關服務
(47) 看門狗測試
(48) 放/錄音測試
(49) 攝像頭測試
(50) RTC 時鐘驅動測試
(51) 4G 模塊測試
(52) UART 串口測試
(53) RS485 測試
(54) 數據庫測試
(55) SPI 測試
(56) 按鍵測試
(57) 顯示測試
(58) 播放視頻測試
(59) LED 測試
(60) 調頻測試
(61) 溫度測試
(62) SMC 測試
(63) SATA 硬盤支持
(64) Linux 編譯篇
(65) 版本說明
(66) 編譯環境說明
(67) 安裝依賴包
(68) 源碼包安裝
(69) 編譯
(70) 制作 img 燒寫鏡像
(71) 添加可執行二進制文件
(72) 修改開機圖片
(73) 更新鏡像到板卡
(74) 在線單獨更新開發板固件
(75) 替換生成固件中的文件重新打包
(76)  路由器的設置
(77) DHCP 服務器設置
(78) 無線口WEP/WPA2-PSK AES 加密設置
(79) 查看 Ubuntu 位數的方法
(80) 查看文件位數的方法
(81) 查看系統內核版本
(82) 查看內存使用情況
(83) 查看 CPU 信息
(84) 開機自啟動方法
(85) 全源碼編譯
(86) 編譯
(87) LCD 配置簡介

5．綜合類實驗
（1）鍵盤、LED發光管實驗
（2）行列式鍵盤、動態顯示實驗
（3）單片機控制的PWM實現D／A轉換
（4）單片機控制PWM實現F/V轉換
（5）測量電機轉速實驗
（6）單片機控制電機轉速實驗(D／A)
（7）單片機控制電機轉速實驗(PWM)
（8）溫度采集實驗
（9）IC卡原理實驗
（10）考勤機實驗
（11）身份認證實驗
（12）門禁系統設計
（13）單片機實現Pc機鍵盤控制器實驗
（14）用單片機實現高精度脈沖測頻
（15）單片機實現的線性V／F轉換實驗
（16）基于微機控制通信的單片機通用數據采集系統
（17）基于以太網的遠程數據采集系統
（18）IC系統實驗
（19）R8485總線實驗
（20）簡單多任務實時操作系統實驗
（21）智能家居遠程控制模擬系統設計
（22）單片機以太網實驗
（23）遠程抄表系統
（24）基于USB的數據采集卡設計
（25）家庭智能報警系統
6．信號與系統部分
（1）基本運算單元實驗
（2）階躍響應與沖激響應實驗
（3）連續時間系統的模擬實驗
（4）有源、無源濾波器實驗
（5）抽樣定理與信號恢復實驗
（6）二階網絡狀態軌跡的顯示實驗
（7）一階電路的暫態響應實驗
（8）二階電路的暫態響應實驗
（9）二階電路傳輸特性實驗
（10）二階網絡函數的模擬實驗
（11）矩形脈沖信號的分解實驗
（12）矩形脈沖信號的合成實驗
（13）諧波幅度對波形合成的影響實驗
（14）面包板單元，可自行設計實驗電路
7．自控原理與計算機控制
（1）計算機控制技術實驗項目
（1）A/D，D/A轉換
（2）采樣保持器
（3）數字濾波
（4）積分分離式PID控制
（5）最小拍有紋波系統實驗
（6）最小拍無紋波系統實驗
（7）大林算法控制
（8）非線性控制
（9）解耦控制
（10）綜合控制實驗
（2）自動控制原理實驗項目
1.典型環節的模擬研究
2. 典型系統瞬態響應和穩定性
3.系統校正
4. 控制系統的頻率特性
5.典型非線性環節
6. 非線性系統（一）
7.非線性系統（二）
8. 采樣系統分析
9.采樣控制系統的校正
l0. 狀態反饋（極點配置）
（3）控制系統實驗項目
1.直流電機閉環調速實驗
2.溫度閉環控制實驗
3.步進電機調速實驗
8．測控電路實驗
1差動放大器實驗；
2.信號放大器實驗；
3.信號運算電路實驗；
4.電壓比較器實驗；
5.電阻鏈分相細分實驗；
6.幅度調制及解調實驗
7.調相電橋?qū)嶒灒?br /> 8.脈寬調制電路實驗；
9.調頻及鑒頻實驗；
11.開關式相乘調制及解調實驗；
12.精密整流全檢波實驗；
13.開關式全波相敏檢波實驗。

友情提示：

1、貨品驗收：閣下收貨時請檢查創新型測控傳感器技術綜合實驗實訓平臺的貨品外觀，核實創新型測控傳感器技術綜合實驗實訓平臺的數量及配件，拒收處于受損狀態的創新型測控傳感器技術綜合實驗實訓平臺；

2、質保：頂邦將為閣下提供創新型測控傳感器技術綜合實驗實訓平臺產品說明書內的質保條件和質保期，在質保范圍內提供對創新型測控傳感器技術綜合實驗實訓平臺的免費維修，超出條件承諾時提供對創新型測控傳感器技術綜合實驗實訓平臺的有償維修；

3、退換貨：閣下單方面原因?qū)е碌膭?chuàng)新型測控傳感器技術綜合實驗實訓平臺選型錯誤或創新型測控傳感器技術綜合實驗實訓平臺購買數量錯誤，造成創新型測控傳感器技術綜合實驗實訓平臺的退換貨要求，將不被接受；

4、貨期：創新型測控傳感器技術綜合實驗實訓平臺的發貨期為參考值，如您需要了解創新型測控傳感器技術綜合實驗實訓平臺的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對創新型測控傳感器技術綜合實驗實訓平臺有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關創新型測控傳感器技術綜合實驗實訓平臺的咨詢。

上一篇：傳感器智能檢測實訓裝置
下一篇：傳感器檢測與轉換技術實驗臺

找不到想找的產品?請點擊產品導航頁

国产男女免视频在线观看,国产不卡一卡2卡三卡4卡5卡,日韩电影在线观看亚洲,国产精品制服高清在线,国产精品制服一区二区

教學設備

產品分類

找不到想找的產品?請點擊產品導航頁
