| 序號 | 部件名稱 | 功能及技術參數 | 數量 |

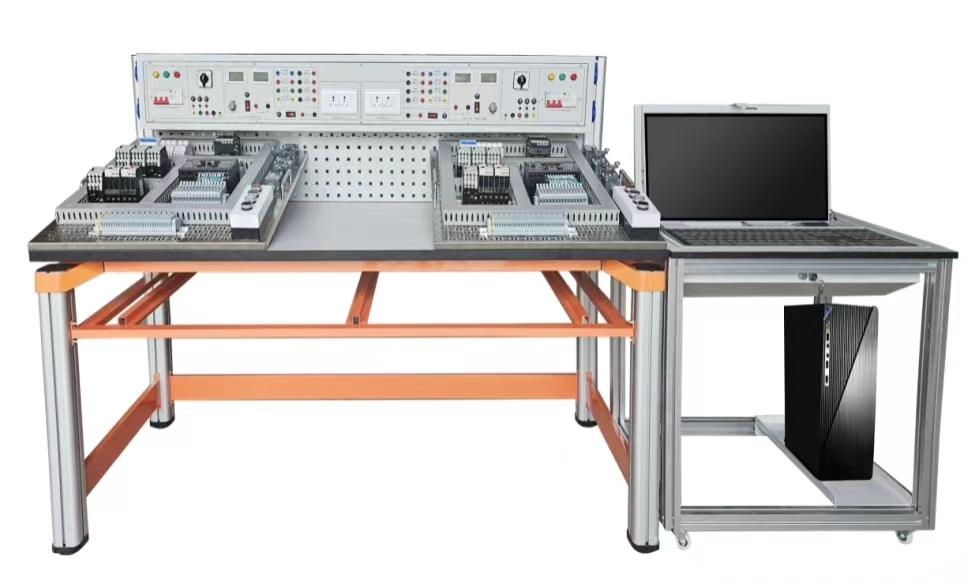

| 1 | 實訓桌 |
1.桌子臺面板采用E1級三聚氰胺復面合成板，臺面厚度約25mm。 2.采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約750mm，桌面板下設有用于存放網孔板的空格。 3.立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。立柱往上延伸用于固定實訓屏和網孔板掛架型材。 4.C字形鋁壓成型構件為左、右對稱件，外形約160×166×70mm，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。 5.后立柱往上延伸，用于固定實訓屏和工具掛板，工具掛板設有網孔板掛鉤，可以使網孔板傾斜放置在臺面上，方便電器元件的安裝固定。 |
1套 |
| 2 | 實訓屏 | 鋼制結構，表面氧化噴塑處理，電源輸出包含固定交流輸出：三相五線380V 接插式2組、220V插座式2組，均通過組合開關進行關斷；可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；固定DC24V/2A電源2組；提供降壓啟動電阻6個，能耗制動電阻2只，提供整流二極管1N5408四個，用于能耗制動電路。另提供單相220V單元插座用于給電腦的供電。 | 1套 |
| 3 | 電腦桌 | 鋼鋁結構，裝有4只萬向輪，裝有電腦顯示屏翻轉支架1套，適用于24吋以下顯示屏的安裝；底部設有電腦主機托板一個。 | 1套 |
| 4 | 網孔板 | 600*700mm 不銹鋼網孔板屏，安裝把手，加厚設計。實訓網孔板用于電氣元件的安裝和固定。 | 2塊 |
| 5 | PLC | FX3U-48MR | 2個 |
| 6 | 斷路器 | 額定電流:16A;極數: 3P | 2個 |
| 7 | 控制變壓器 | BK50 | |
| 8 | 熔斷器 | RT28-32X 1P | 10個 |
| 9 | 熔斷器保險芯 | 5A 10*38 | 10個 |
| 10 | 交流接觸器 | 工作電壓AC24V，工作電流 9A，絕緣電壓690V，觸點：2常開2常閉，安裝方式導軌和螺釘安裝， | 8個 |
| 11 | 熱過載繼電器 | NR4-63 1.6-2.5A | 4個 |
| 12 | 四孔按鈕盒 | 按鈕盒4位 | 2個 |
| 13 | 按鈕紅色 | 紅色，一常開一常閉，平頭式 | 2個 |
| 14 | 按鈕綠色 | 綠色，一常開一常閉，平頭式 | 2個 |
| 15 | 按鈕白色 | 白色，一常開一常閉，平頭式 | 2個 |
| 16 | 按鈕黑色 | 黑色，一常開一常閉，平頭式 | 2個 |
| 17 | 行程開關 | 單輪式、自動復位，一常開一常閉 雙輪自鎖各4個 | 8個 |
| 18 | 編程電纜 | 3米 | 2條 |
| 19 | 終端固定件 | 終端固定件 | 2套 |
| 20 | 灰色端子 | 帶保險 | 60位 |
| 20 | 2.5mm²灰色端子 | UK2.5B 灰色；額定橫截面：2.5mm²，寬2.2mm，長48.5mm，端板寬度2.2mm， | 58位 |
| 21 | 2.5mm²黃綠色端子 | 2.5mm²黃綠色端子 | 2位 |
| 22 | 快速標記條 | 打印字符1-30 | 2條 |
| 23 | 耗材 | 線槽、導軌、安裝螺絲等 | 1批 |
