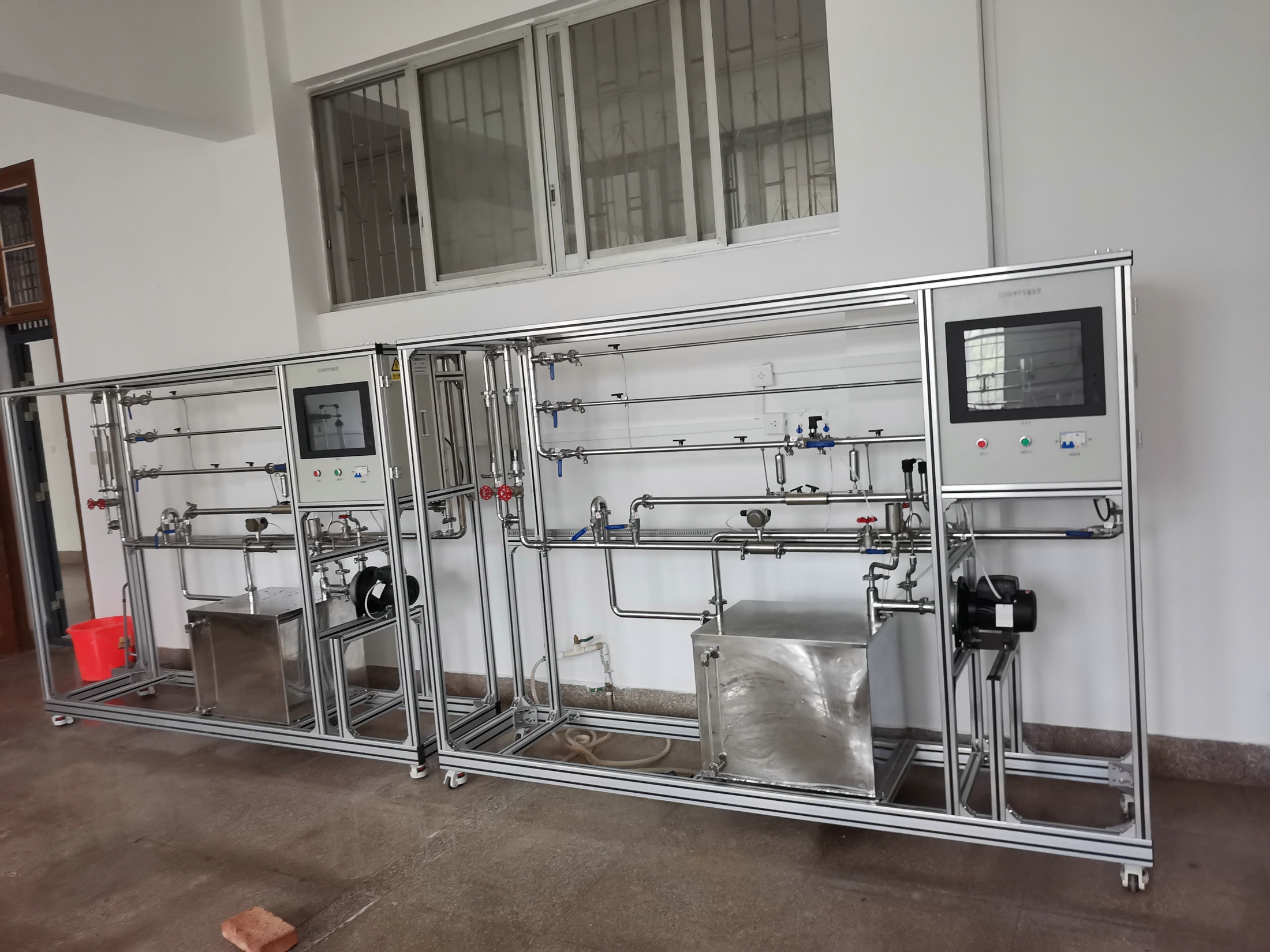

| 技術指標 | 說 明 | |||
| 裝置特點 |
實驗裝置數據穩定，重現性好，能給實驗者較明確的流體阻力概念。 2、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。 3、設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。 4、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運，體現了整個裝置的工藝完美性。 6、管路取壓采用工業標準均壓環方式，取壓穩定、準確；采用差壓傳感器測量，工藝美觀，操作方便。 7、整套系統采用標準工業儀表控制系統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平臺。 8、裝置設計可360度觀察，實現全方位教學與實驗。 |
|||
| 裝置功能 |
1. 學習直管摩擦阻力△Pf、直管摩擦系數λ的測定方法。 2. 掌握不同流量下摩擦系數λ與雷諾數Re之間關系及其變化規律。 3. 學習壓差傳感器測量壓差，流量計測量流量的方法。 4. 學習合理選擇坐標系的方法，掌握對數坐標系的使用方法。 5. 熟悉離心泵的結構與操作方法，了解常用的測壓儀表。 6. 掌握離心泵特性曲線的測定方法、表示方法，加深對離心泵性能的了解。 7. 掌握流量計的標定方法。 8. 了解文丘里流量計流量系數C隨雷諾數Re的變化規律，流量系數C的確定方法。 9.全觸摸集成化控制，高穩定數據傳輸，硬件加密。 |
|||
| 設計參數 |
流體阻力： 光滑管：雷諾數：500～30000，液體流量：20～1600 L/h，壓差范圍：1～100KPa。常溫、常壓操作。 粗糙管：雷諾數：500～30000，液體流量：20～1600L/h，壓差范圍：5～150KPa。常溫、常壓操作。 閥門局部阻力：雷諾數：2000～15000，液體流量：100～1600 L/h，壓差范圍：10～150KPa。常溫、常壓操作。 流量及性能測定： 文丘里流量計流量：0.2～10m3/h，壓差范圍：10～150KPa。 渦輪流量計流量：0.5～15m3/h。 離心泵特性、管路性能： 液體流量：0～7.0m3/h，離心泵出口壓力：0-0.25MPa，離心泵的揚程(H)：0-25m， 離心泵軸功率(N)：0.43-0.85KW，離心泵效率（η）：0-60%，離心泵轉速：0-2900r/min。 液體溫度：常溫。 |
|||
| 公用設施 |
水：裝置自帶水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。 電：電壓AC220V，功率1.0kW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 實驗物料：清潔自來水，外配設備：無。 |

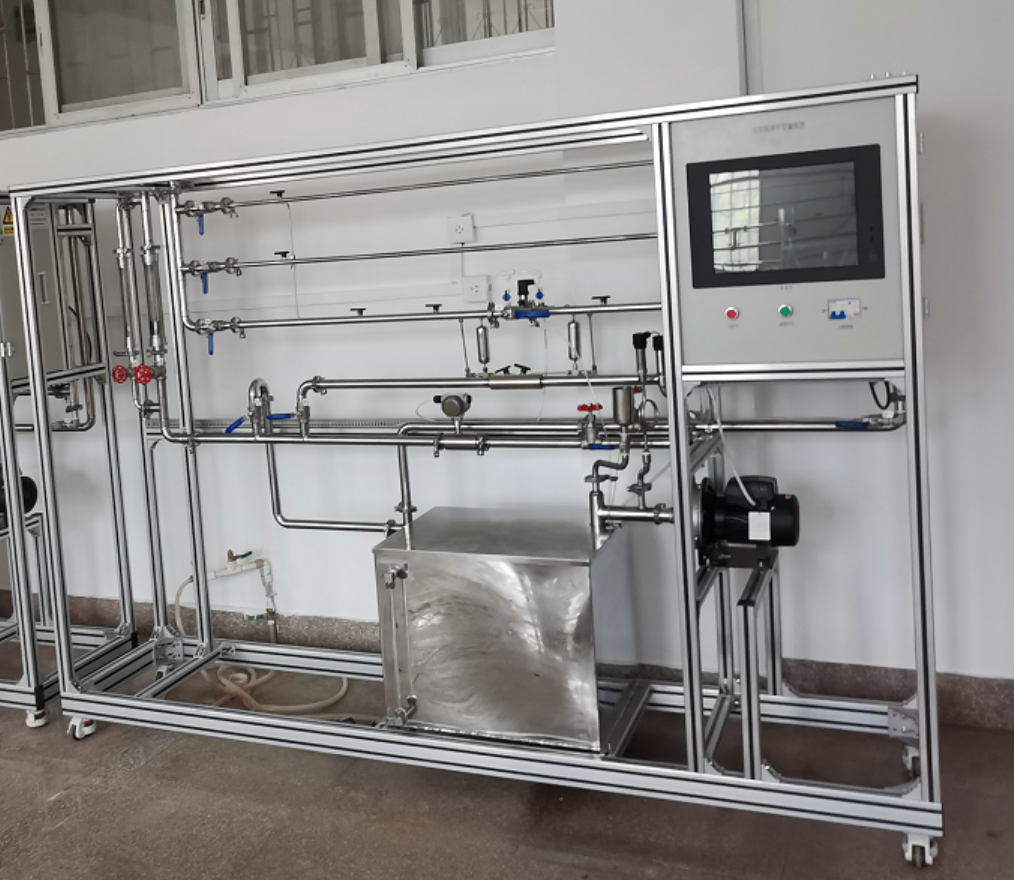

|||
| 主要設備 |
1、粗管測量段：304不銹鋼光滑管，管內徑d—12mm，管長1500mm
2、細管測量段：304不銹鋼粗糙管，管內徑d—10mm，管長1500mm
3、局部阻力： 304不銹鋼局部管，管內徑d—20mm，1500mm，上裝閥門一個。
4、DN32渦輪流量計：0.5~15m3/h，分辨率0.01 m3/h，4-20mA遠傳輸出數字顯示，流量檢測機構。 5、文丘里流量計：文丘里喉徑：Φ13mm，304不銹鋼。 6、LZB-25水轉子流量計：流量范圍 160～1600 L/h 。 LZB-10水轉子流量計：流量范圍16～160 L/h 。 7、單相矢量變頻器，規格：（0-50）Hz。 8、壓差傳感器：壓差范圍：0~150KPa，分辨率0.01 KPa，4-20mA輸出數字顯示，壓力檢測機構。 9、壓力傳感器：測量范圍0-0.6MPa，精度0.5級；負壓傳感器：測量范圍-0.1-0MPa，精度0.5級。 10、循環水箱：≥100L，304不銹鋼，帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。 11、管路：304衛生級不銹鋼材質，采用不銹鋼快裝活接與管路連接。 12、溫度傳感器：Pt100，分辨率0.1℃，精度0.5%，數字顯示。 13、轉速：數顯，測量范圍0~2999rpm，精度1rpm。 14、304不銹鋼離心泵：功率550W，流量范圍0-7m3/h。 15、電器：接觸器、開關、漏電保護空氣開關。 16、中央處理器：執行速度0.64μs，內存容量16K，功能：數據處理運算。 17、模擬模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。 18、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。 19、顯示終端：采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。 20、額定電壓：220V，總功率：1kW。 21、外形尺寸：2500×580×1800mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 22、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理 念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生 工程化理念。 21、配套測控軟件可以實現實驗數據實時在線采集顯示數據、曲線及設備運行狀態等。通過WIFI技術實現終端覆蓋。 |
|||
|
測控組成 |
變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 水流量 | 渦輪流量計 | 觸摸屏 | 變頻器 | |
| 壓差 | 壓差傳感器 | 觸摸屏 | 無 | |
| 液體溫度 | PT100鉑電阻 | 觸摸屏 | 無 | |
| 泵進口壓力 | 負壓傳感器 | 觸摸屏 | 無 | |
| 泵出口壓力 | 壓力傳感器 | 觸摸屏 | 無 | |
| 泵功率 | 功率變送器 | 觸摸屏 | 無 | |
| 電機轉速 | 轉速傳感器 | 觸摸屏 | 無 | |
友情提示：
1、貨品驗收：閣下收貨時請檢查數字型化工流動過程綜合實驗裝置的貨品外觀，核實數字型化工流動過程綜合實驗裝置的數量及配件，拒收處于受損狀態的數字型化工流動過程綜合實驗裝置；
2、質保：頂邦將為閣下提供數字型化工流動過程綜合實驗裝置產品說明書內的質保條件和質保期，在質保范圍內提供對數字型化工流動過程綜合實驗裝置的免費維修，超出條件承諾時提供對數字型化工流動過程綜合實驗裝置的有償維修；
3、退換貨：閣下單方面原因?qū)е碌臄?shù)字型化工流動過程綜合實驗裝置選型錯誤或數字型化工流動過程綜合實驗裝置購買數量錯誤，造成數字型化工流動過程綜合實驗裝置的退換貨要求，將不被接受；
4、貨期：數字型化工流動過程綜合實驗裝置的發貨期為參考值，如您需要了解數字型化工流動過程綜合實驗裝置的精確貨期，請與頂邦的銷售人員聯系；
5、如閣下對數字型化工流動過程綜合實驗裝置有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關數字型化工流動過程綜合實驗裝置的咨詢。
