晶閘管直流調速裝置，直流電動機調速控制裝置
2025-10-14 08:46
DBSP-18 直流調速實訓裝置

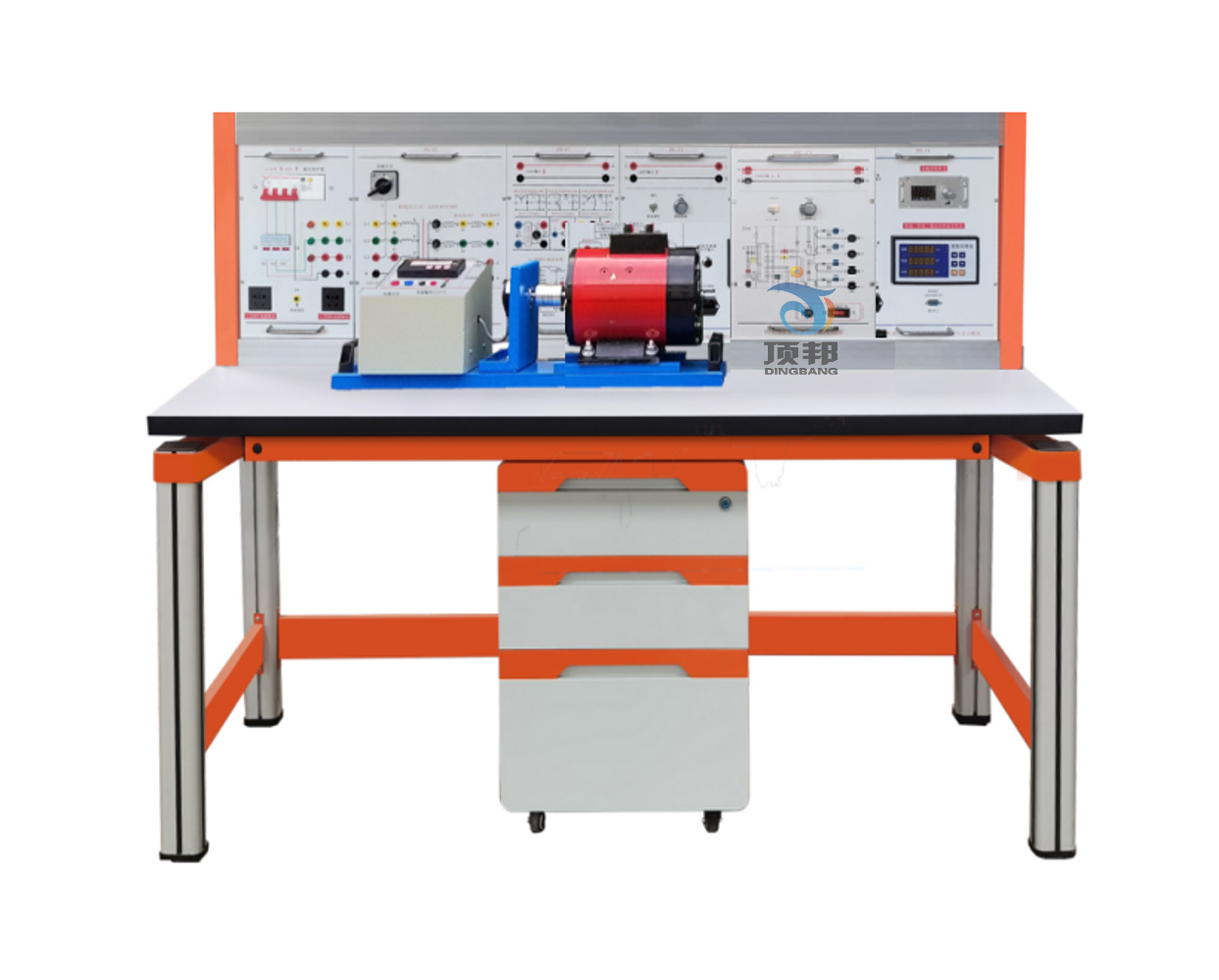

（設備外形參考圖片，僅供參考，具體以實物配置為準，可按客戶要求定做）
一、概述（設備外形參考圖片，僅供參考，具體以實物配置為準，可按客戶要求定做）
直流調速實訓裝置實訓內容包括電力拖動系統的動力學，直流電動機的電力拖動、電力電子與直流電機驅動技術等，直流調速實訓裝置適用于自動化專業與機電一體化專業開設的《電機及拖動基礎》、《直流調速技術》等課程的技能訓練。
二、技術性能
1. 輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2. 工作環境：溫度-20℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3. 裝置容量：≤1.0kVA
4. 重 量：100kg
5. 外形尺寸：140cm×70cm×140cm
三、基本配置及功能
1、 TS-1電源控制屏(鐵質雙層亞光密紋噴塑結構)
(1) 交流電源
1）提供三相～380V交流電源，帶有短路保護措施，設有有1只指針式交流電壓表，指示電網電壓。
2）提供單相220V±10%電源，帶有短路保護措施。
（2）穩壓電源模塊
1）提供直流5A/24V開關穩壓電源1路。
2）提供0~15V直流可調電源1路。
（3）儀表模塊
1）設有直流電壓表一只，量程0-±300V，3為半數顯。
2）設有直流電流表一只，量程0-±2A，3為半數顯。
3、直流電機PWM調速系統
包括直流電機PWM調速系統（3A）主機及外圍調速組件。
4、提供DC220電源，IGBT模塊，PWM發生器，脈沖功放電路等。
5、DQ09 直流他（并）勵式電動機1臺，DC220V、185W、1500RPM
6.DQ29-1 電阻器組件
一組90Ω×2/1.3A瓷盤電阻、一組900Ω×2/0.41A瓷盤電阻，各繞組端均引線至面板上，可完成串聯、并聯及串并聯多種結合方式。
7、實驗連接線及配件
根據不同實驗項目的特點，配備兩種不同的實驗連接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分也護套結構手槍插連接線；兩種導線只能連接對應的配套插座，這樣大大提高了實驗的安全及合理性。
8、固定電機鋼板，測速系統及智能數顯轉速表
電機導軌平整度好，無應力變形，加工精細，電機運行時噪聲小，參數典型，能較好滿足實驗的要求。
9、實驗桌
實驗桌為型材結構，桌面為防火、防水、耐磨高密度板,結構堅固。設有抽屜柜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。
四、實驗項目
1.直流電機的認識（冷態電阻的測量，銘牌的記錄）
2.直流電機的換向（改變電樞及勵磁的極性）
3.直流電機的調速（弱磁調速，改變端電壓調速，電樞串電阻調速）
4.直流電機的脈寬（PWM）調速原理
5.直流電機的調速系統的安裝、調試與檢修
五、直流調速實訓裝置配置清單
| 序號 | 編號 | 名 稱 | 數量 | 備注 |
|---|---|---|---|---|
| 1 | TS-1 | 電源控制屏 | 1件 | |
| 2 | DQ02 | 實驗桌+2凳 | 1套 | |
| 3 | DQ03-1 | 固定電機導軌、測速系統及智能數顯轉速表 | 1件 | |
| 4 | DQ29-1 | 可調電阻組件 | 1件 | |
| 5 | DQ43 | 直流電機PWM調速系統 | 1件 | |
| 6 | DQ09 | 直流他（并）勵電動機 | 1臺 | |
| 7 | 高可靠護套結構手槍插實驗連接線及配件 | 1套 |
