在吸收過程中，吸收劑與二氧化碳發生化學反應，生成可解吸的化合物。例如，在實驗研究中，可以采用氫氧化鈉作為吸收劑，通過反應形成碳酸鈉等物質。首先，準備好實驗所需的材料和器材，包括氫氧化鈉、二氧化碳?xì)夤�、反�?yīng)裝置、分析天平、草圖本等。然后，將反應裝置中的氫氧化鈉加入到蒸餾水中進行稀釋，得到一定濃度的氫氧化鈉溶液。接下來，將二氧化碳?xì)夤夼c反應裝置連接起來，打開氣罐閥門，將二氧化碳?xì)怏w流入反應裝置中。同時，將氫氧化鈉溶液一點一點滴入，反應開始。觀察反應瓶?jī)?nèi)的現象，可以看到氫氧化鈉與二氧化碳反應后，溶液從透明變?yōu)榛鞚�，并放出了大量的氣體。此時，反應已經基本完成。最后，用分析天平稱量出反應后的固體產物的質量，確定吸收二氧化碳的量。
在解吸過程中，被吸收的二氧化碳通過加熱或其他方式被釋放出來。這通常涉及將貧液從解吸釜取出，并測量其體積，然后存入棕色廣口瓶以備循環吸收使用。最后清洗解吸設備。
需要注意的是，進行實驗時必須遵守安全規定，穿戴適當?shù)墓ぷ鞣褪痔�，并確保實驗室通風系統處于正壓狀態。在操作過程中，避免觸摸反應器閥門和鋼瓶閥門，禁止隨意移動質量流量控制器的位置，并嚴禁嗅聞?dòng)卸拘缘拇及啡芤�。�?shí)驗結束后，要檢查各種儀表，及時關閉電源，并對實驗器材進行清洗和保護。

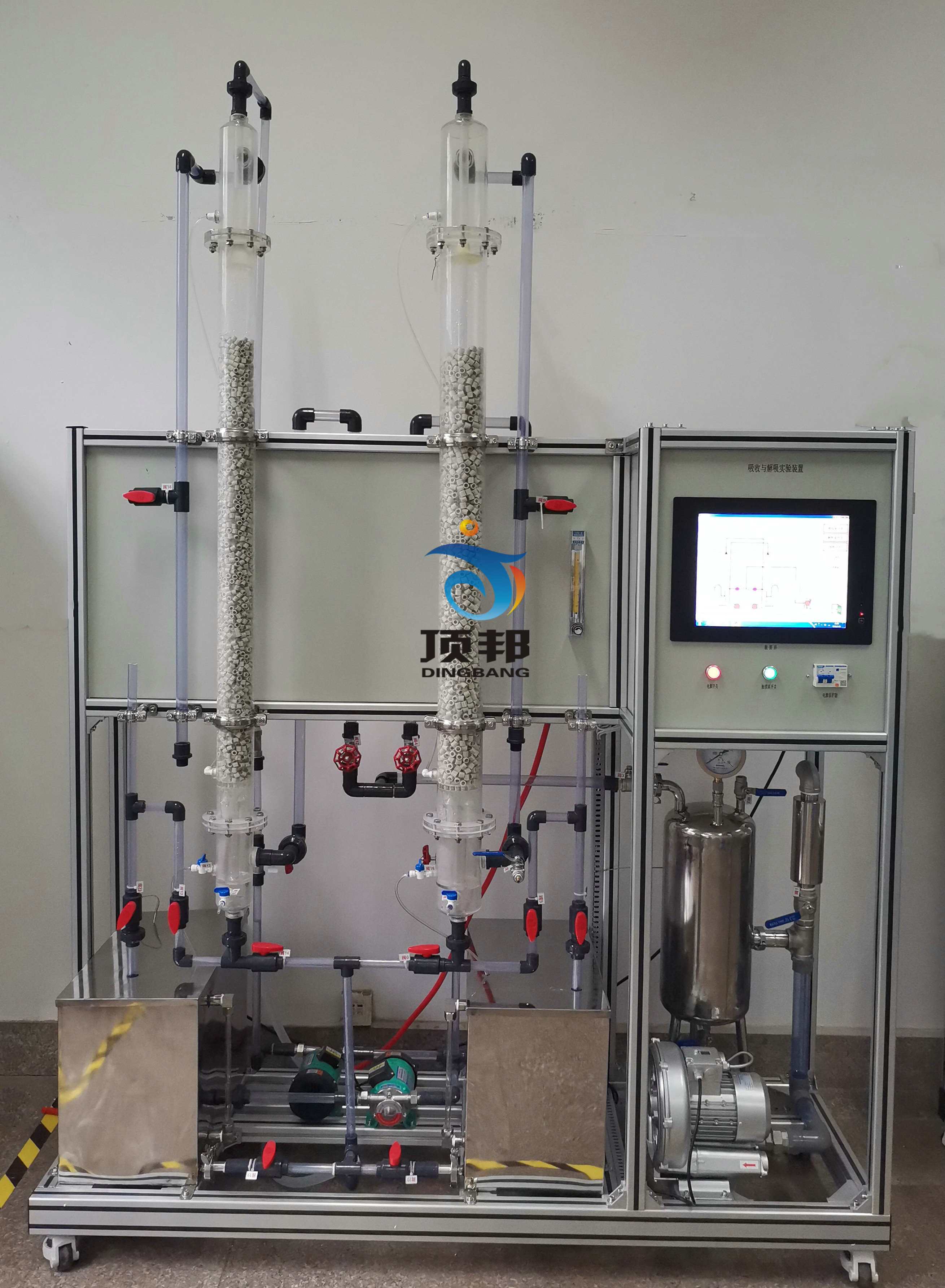

DB-HY122 二氧化碳吸收與解析實驗裝置
| 技術指標 | 說 明 | |||
| 裝置特點 |
1、整個裝置美觀大氣，結構設計合理，整體感強，能夠充分體現現代化實驗裝置的概念。 2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。 3、全塔氣液接觸現象可視。 4、本實驗裝置采用二氧化碳——水體系。CO2氣體無味、無毒、廉價，所以氣體吸收實驗常選擇CO2作為溶質組分。 5、塔中部有液體再分布器，塔底部有柵板式填料支承裝置。填料塔底部有液封裝置，以避免氣體泄漏。 6、裝置設計可360度觀察，實現全方位教學與實驗。 7、實驗除可直接在控制柜進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。數據可通過U盤導出，可連接打印機打印數據。裝置能夠?qū)崿F(xiàn)手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常運行不出現安全事故。 |
|||
| 裝置功能 |
1、測定填料吸收塔不同噴淋密度下的體積傳質系數； 2、測定填料解吸塔飽和液的體積傳質系數； 3、改變吸收液流量，實現單吸收實驗操作； 4、飽和液做解吸液相，實現單解吸實驗操作 5、吸收與解吸的液相、氣相流量相同，實現聯合實驗操作； 6、了解填料塔的流體力學性能； 7、全觸摸集成化控制，高穩定數據傳輸，硬件加密。 |
|||
| 設計參數 |
液相體積傳質系數：0.006—0.02（ m/s）。 空氣流量：0.1～40m3/h。 二氧化碳流量：16-160L/h。 填料塔壓降：0.6—1.5KPa；常溫、常壓操作。 |
|||
| 公用設施 |
水：裝置自帶透明水箱，連接自來水。實驗時經離心泵進入吸收塔，循環使用。 電：電壓AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 氣：空氣來自風機（自帶氣源），CO2來自氣體鋼瓶。 實驗物料：水-- CO2。 外配設備、藥品：二氧化碳鋼瓶及減壓閥；Ba(OH)2標準液、HCL標準液、化學分析儀。（用戶自配） |
|||
| 主要設備 |
1、玻璃填料解吸塔：內裝φ10×10mm拉西環填料；填料塔內徑 D=90mm。 2、玻璃填料吸收塔：內裝φ10×10mm拉西環填料；填料塔內徑 D=90mm。吸收塔填料層有效高度Z＝1000mm。 3、二氧化碳流量檢測：轉子流量計，流量范圍 0.16-1.6L/min。 4、空氣流量檢測：流體力學性能實驗采用渦街流量計，流量范圍0～55m3/h；傳質性能實驗采用質量流量計，流量范圍0～200L/min。 5、液體流量檢測：渦輪流量計，流量范圍40～600L/h。 6、塔體床層壓降由3KPa差壓傳感器測取，觀察上下塔壓降變化。 7、風機：漩渦氣泵，功率 550W。 8、解吸水泵：304不銹鋼離心泵，功率370W。 9、吸收水泵：304不銹鋼離心泵，功率370W。 10、水槽：容積約80L。 11、管路：透明材質，壁厚≥2.5mm。 12、溫度傳感器：Pt100，分辨率0.1℃，精度0.5%。 13、電器：接觸器、開關、漏電保護空氣開關。 14、中央處理器：執行速度0.64μs，內存容量16K，功能：數據處理運算。 15、模擬模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。 16、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。 17、在線式二氧化碳?xì)怏w檢測儀：濃度測量范圍0-10000ppm，精度誤差±3%，4-20mA信號輸出，精確檢測裝置吸收二氧化碳的濃度。 18、顯示終端：采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。 19、額定電壓：220V，總功率：1.5kW。 20、外形尺寸：1600×550×2100mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪 21、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理 念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生 工程化理念。 22、配套測控軟件可以實現實驗數據實時在線采集顯示數據、曲線及設備運行狀態等。通過WIFI技術實現終端覆蓋。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 液體進口溫度 | Pt100鉑電阻 | 觸摸屏 | 無 | |
| 氣體進口溫度 | Pt100鉑電阻 | 觸摸屏 | 無 | |
| 液體流量 | 渦輪流量計 | 觸摸屏 | 手動調節 | |
| CO2流量 | 轉子流量計 | 現場顯示 | 手動調節 | |
| 空氣流量 | 渦街流量計 | 觸摸屏 | 手動調節 | |
| 塔體壓降 | 差壓傳感器 | 觸摸屏 | 無 | |
| 二氧化碳?xì)怏w濃度檢測 | 在線二氧化碳檢測儀 | 觸摸屏 |
|
|
