四層電梯模擬控制
一、實訓目的
1．使學員理解PLC基本結構與組成，熟悉PLC的控制原理；
2．掌握PLC編程軟件的使用及操作技巧；
3．掌握PLC與力控（PCAuto3.1）的操作與應用
二、實訓器材
1．FX-2N-48MR PLC 1 臺
2．PC電腦 1臺
3．SC-09編程電纜線 1條
4．力控軟件(PCAuto3.1) 1套
三、控制要求
1．梯停在1～4層的任一層時，其他三層都可呼叫，到達呼叫層后，電梯就停在該層，該層的運行指示燈亮。例一，接通SQ1，表示轎箱在一樓，按下呼叫按鈕SB3，表示三樓呼叫，三樓呼叫燈亮，同時上升燈也亮。1秒后一樓指示燈亮，表示電梯已開始運轉，電梯門打開。當關掉SQ1時，表示電梯門已關好，電梯離開第一樓，3秒后到達二樓，二樓運行指示燈亮，同時一樓指示燈熄滅，再過3秒電梯到達三樓，三樓運行指示燈亮，同時二樓運行指示燈及上升批示燈熄滅，三樓呼叫指示燈也熄滅。電梯就停在三樓，當把三樓的行程開關SQ3打上時，其他樓層都可以呼叫。
2．當電梯停在某一層樓，其他樓層同時有呼叫時，則先響應最快呼梯的那一層，然后再響應最遠的及反方向的那一層。例二、當電梯停在1樓時，二樓、三樓有呼叫，則電梯先到達二樓停，二樓呼叫指示燈熄滅，而二樓的運行指示燈一直亮，當把SQ2合上時，表示已到達二樓平層，電梯門已打開，當再把SQ2斷開時，表示此時電梯門已關好，電梯離開了二樓，3秒后到達三樓，三樓運行燈亮，而上升燈、二樓運行燈、三樓呼叫燈都熄滅，此時電梯就停在三樓。例三、當電梯停在二樓時，一樓呼叫，同時四樓也有呼叫。(時間上一樓比四樓按得快)，則電梯先響應向下運動，先到達一樓，當?shù)揭粯呛�，合上SQ1，電梯上升燈亮，斷開SQ1，電梯再響應四樓的呼叫，最后電梯停在四樓。
3．其他層的呼叫及運作同以上所示三例類似
四、 組態中PLC I/O口及輔助繼電器分配
| 輸入點 | 輔助繼電器 | 控制功能 | 輸出點 | 輸出設備 | 功能 |
| X0 | M300 | 一層呼叫按鈕 | Y0 | 一層呼叫指示燈 | 一層呼叫 |
| X1 | M301 | 二層呼叫按鈕 | Y1 | 二層呼叫指示燈 | 二層呼叫 |
| X2 | M302 | 三層呼叫按鈕 | Y2 | 三層呼叫指示燈 | 三層呼叫 |
| X3 | M303 | 四層呼叫按鈕 | Y3 | 四層呼叫指示燈 | 四層呼叫 |
| X4 | M304 | 一層行程開關 | Y4 | 一層指示燈 | 一層指示 |
| X5 | M305 | 二層行程開關 | Y5 | 二層指示燈 | 二層指示 |
| X6 | M306 | 三層行程開關 | Y6 | 三層指示燈 | 三層指示 |
| X7 | M307 | 四層行程開關 | Y7 | 四層指示燈 | 四層指示 |

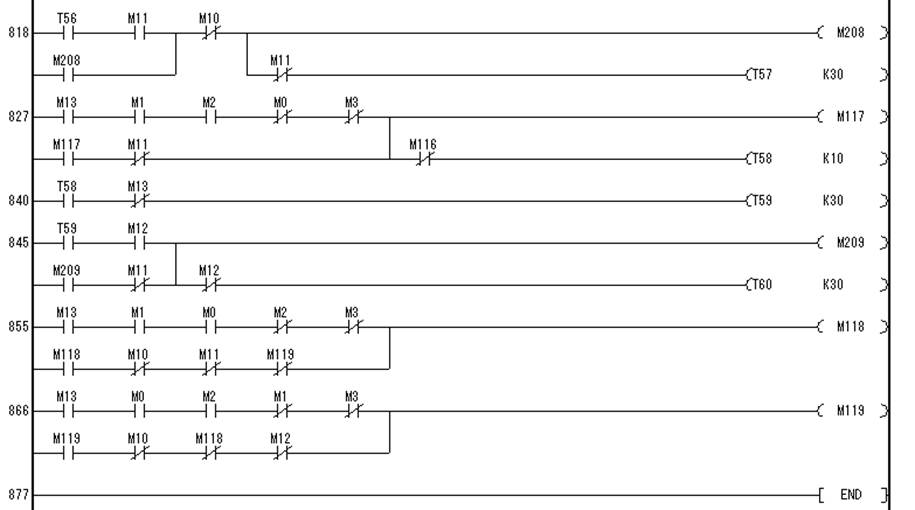

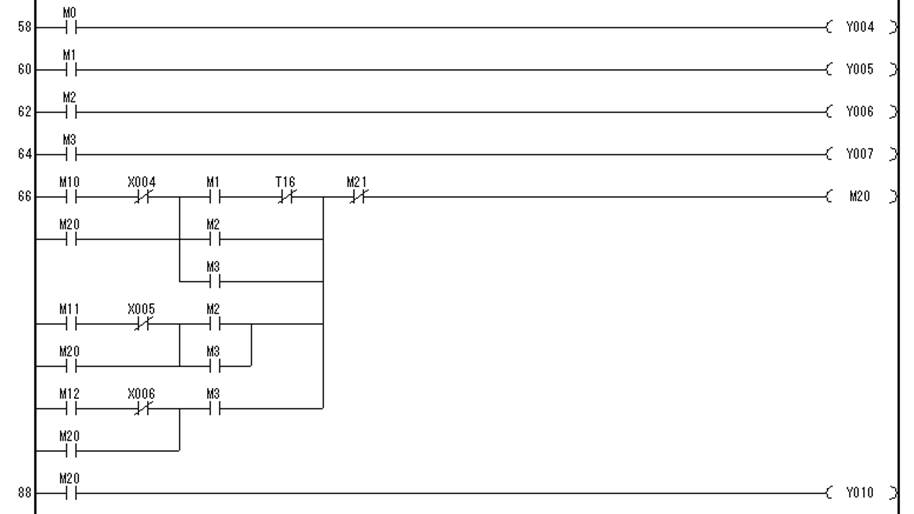

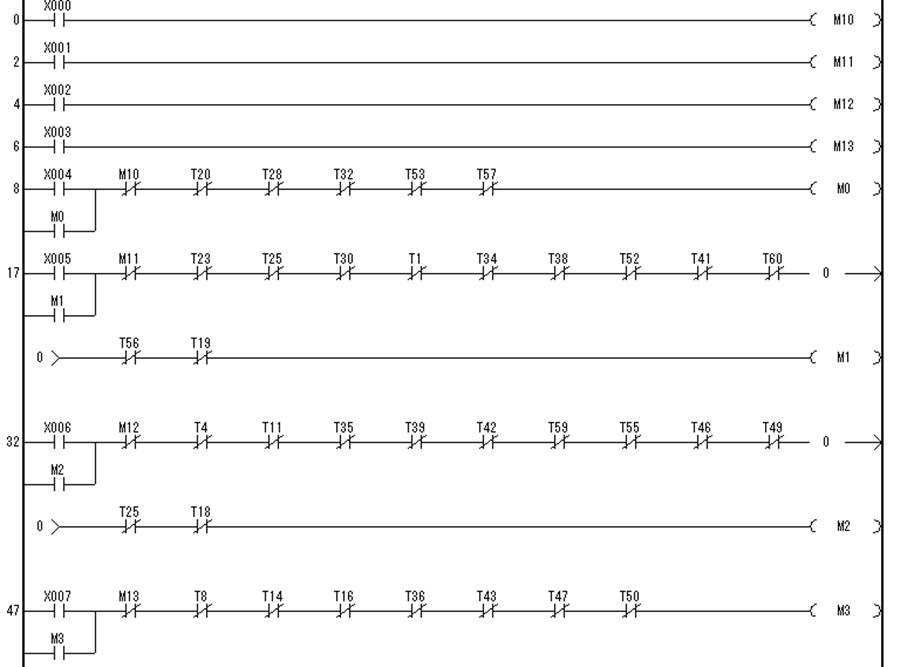

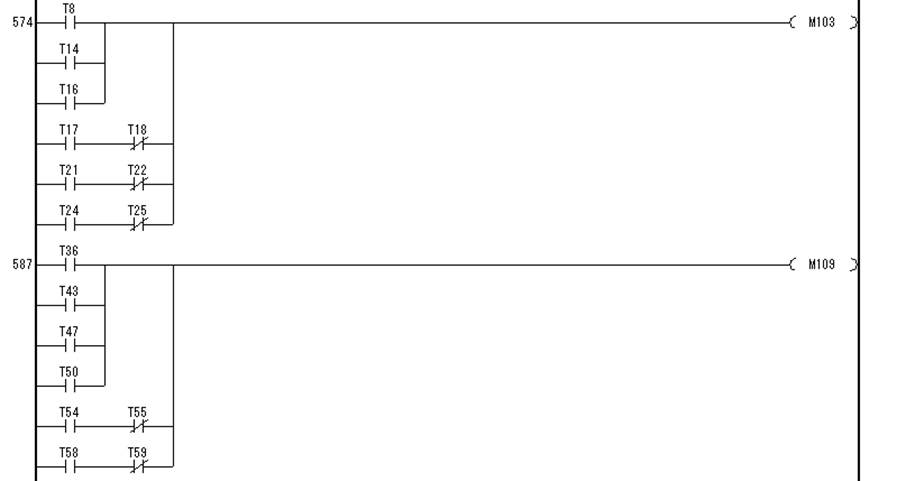

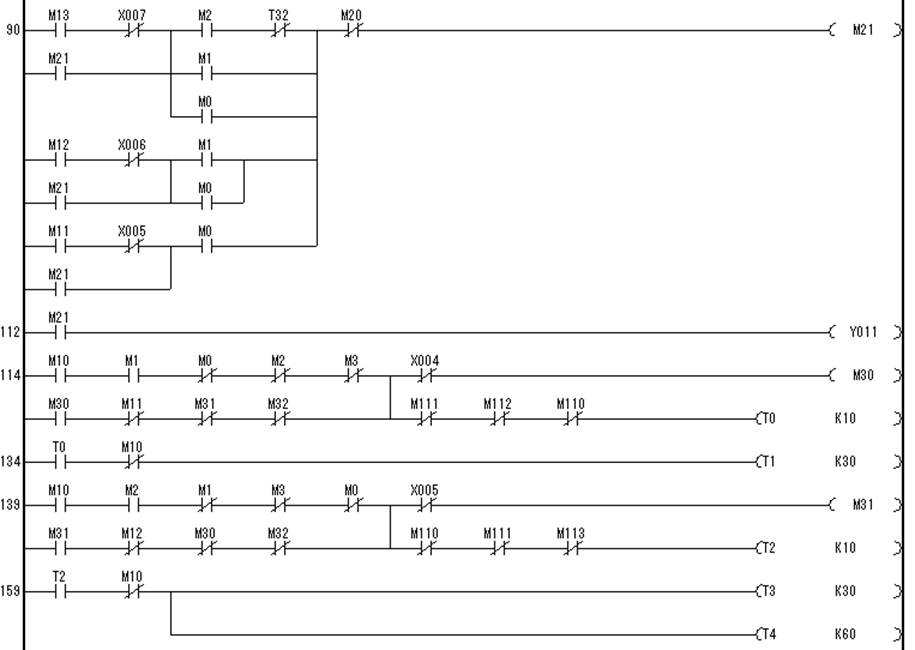

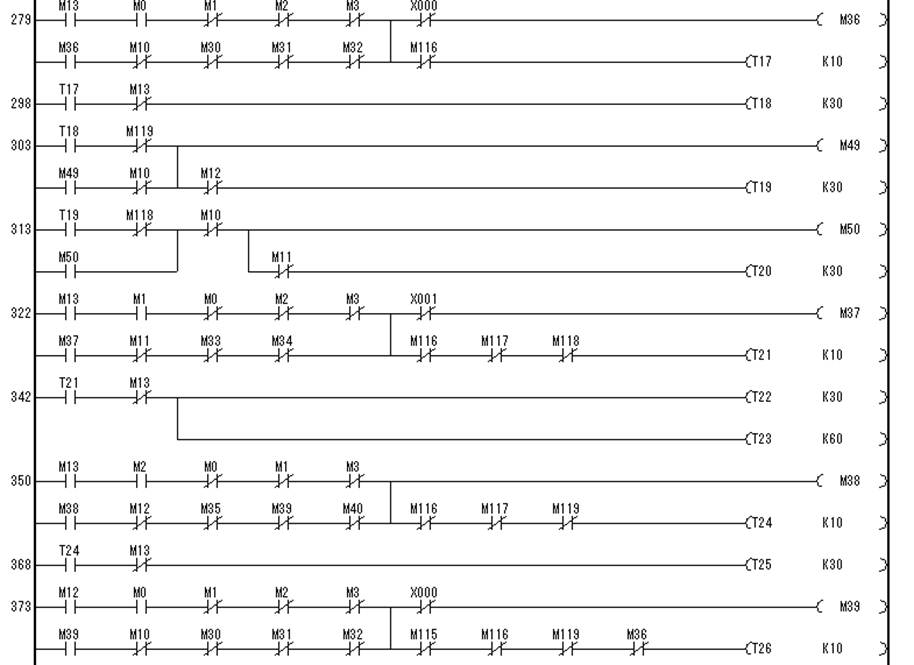

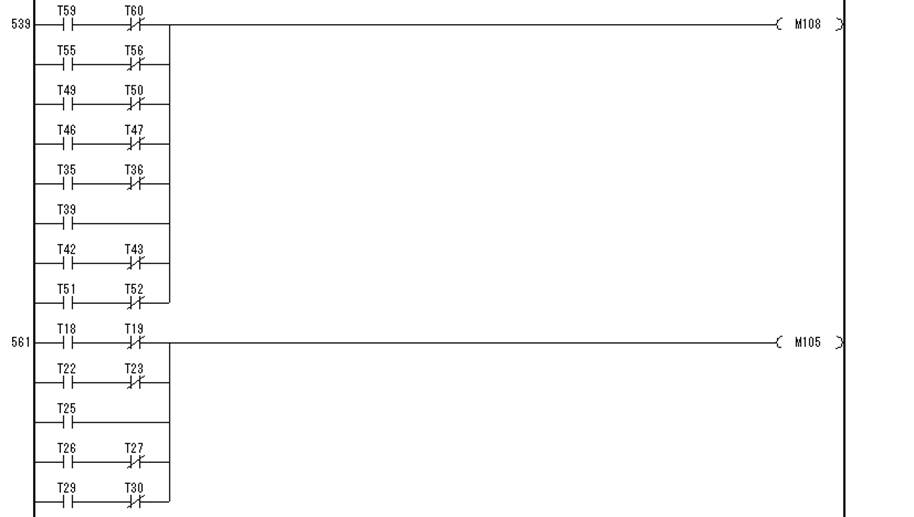

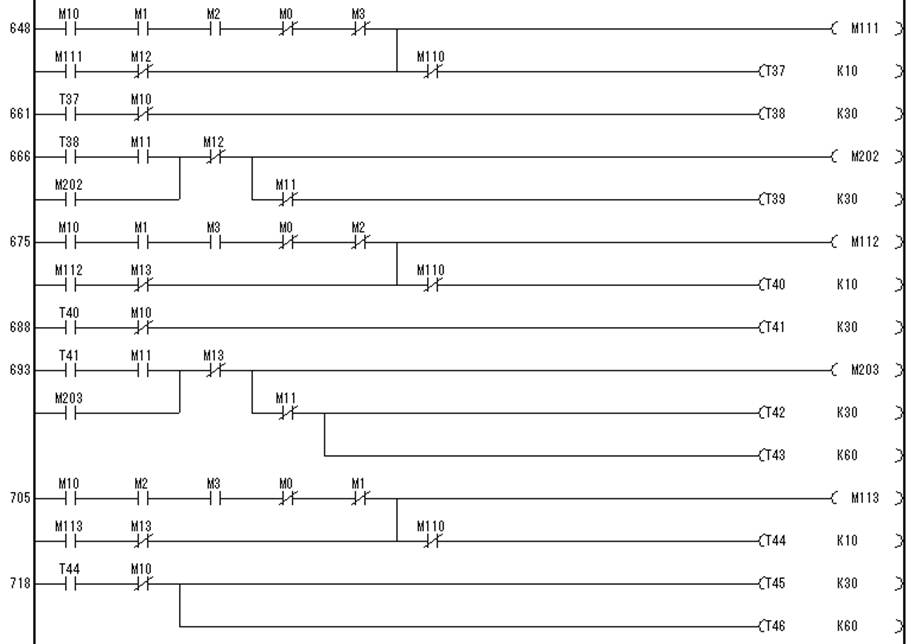

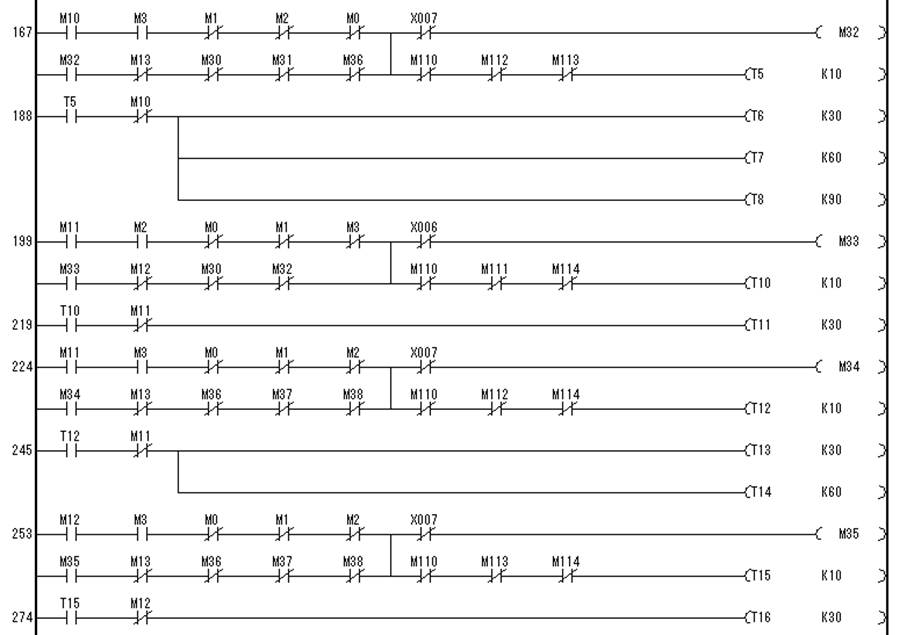

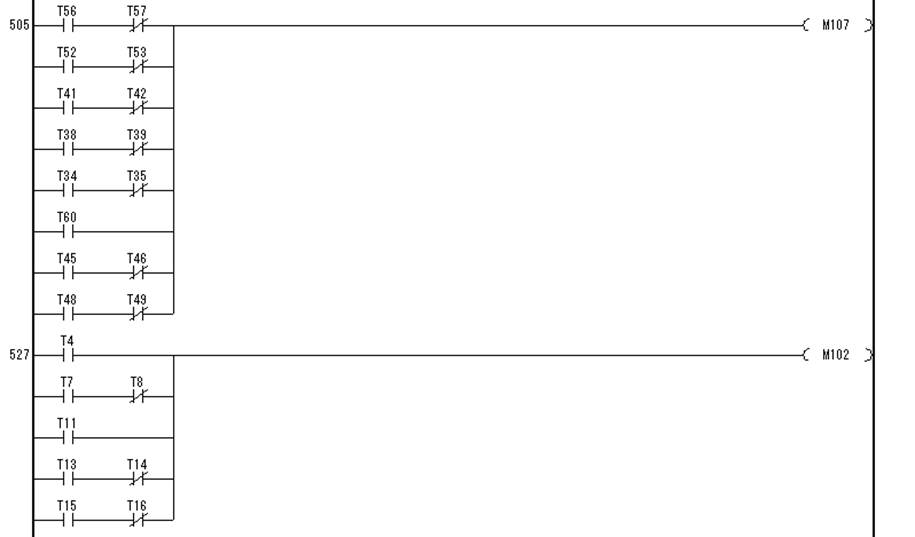

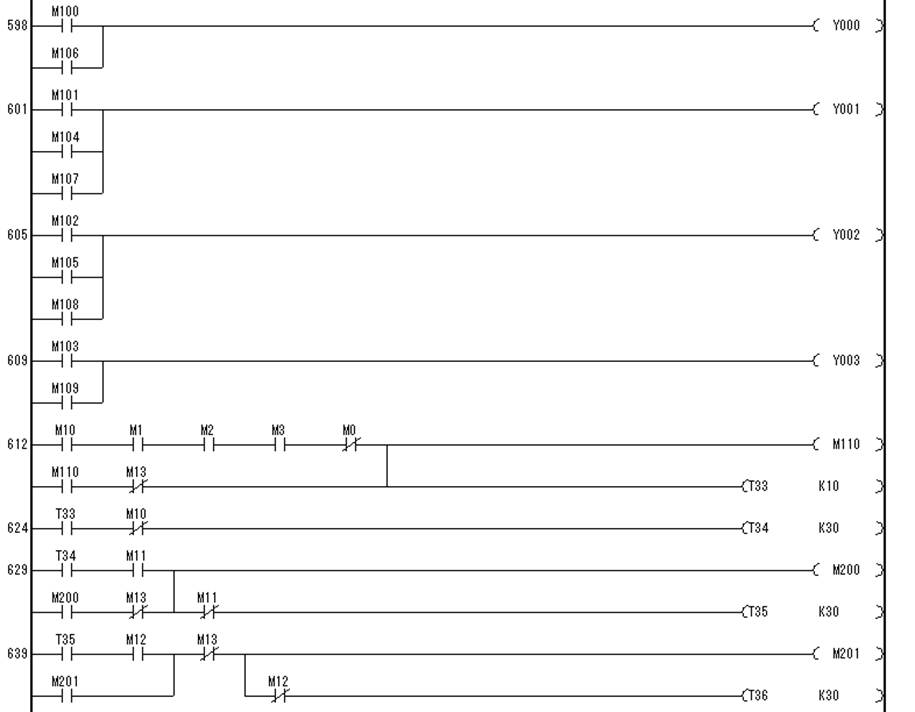

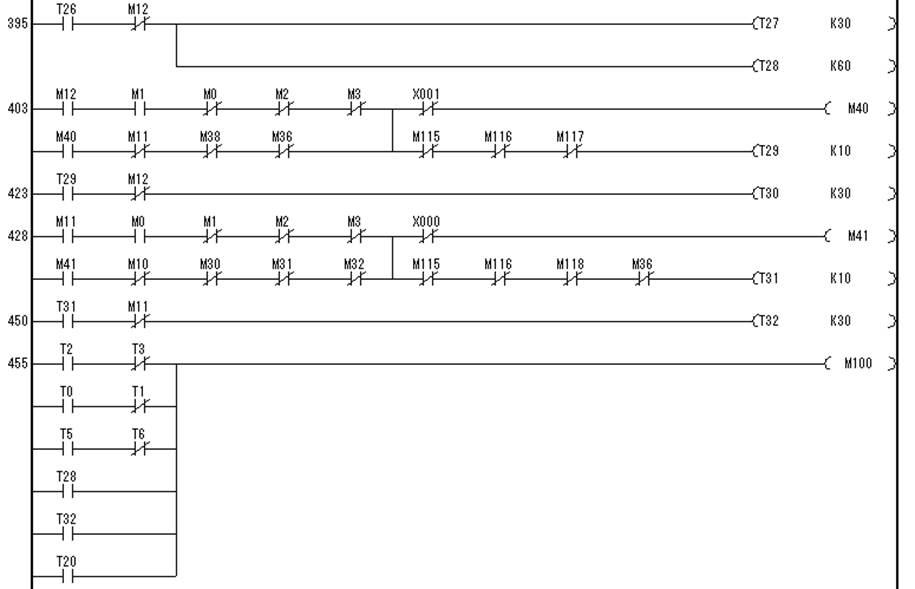

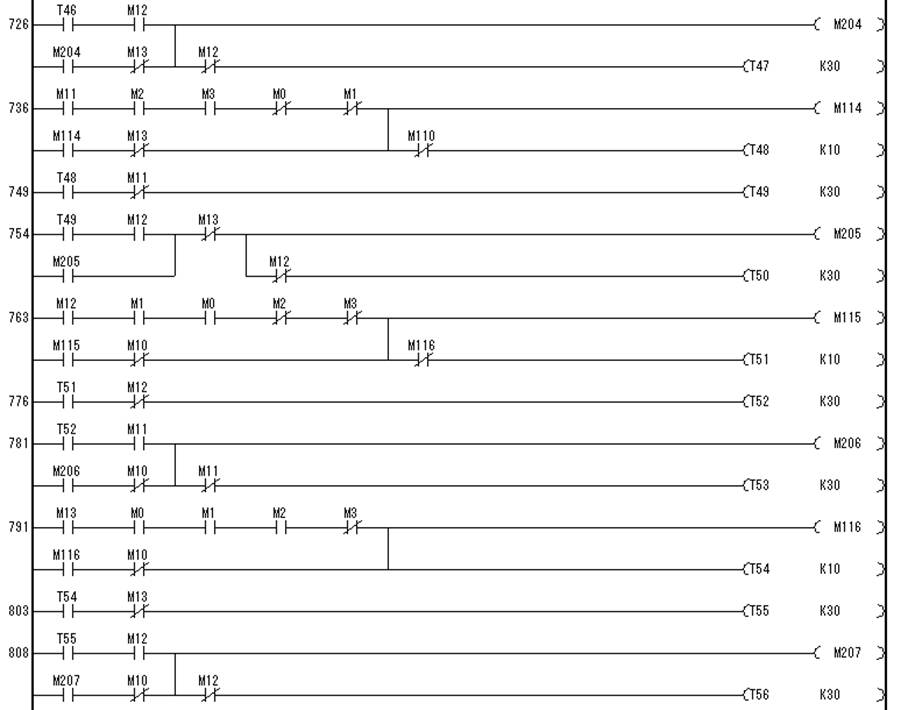

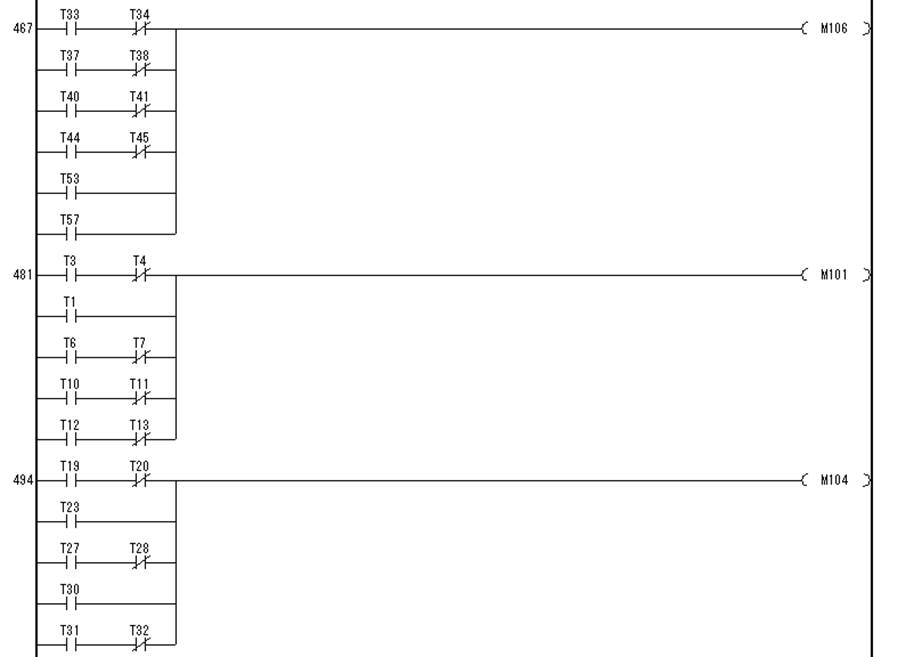

五、梯形圖
六、實訓步驟
1．連接編程電纜
2．通PLC電源
3．打開編程軟件FXGP-WIN
4．組態仿真軟件
(1) 組態實訓界面
見下頁
（2）態軟件的操作步驟
1．確認PLC相關步驟已完成，相關實訓組態界面已打開
2．端口定義（一般按默認值）
3．操作達到考核進程要求即可
5．實訓現象及考核評分
本實訓主要目的是了解電梯的工作原理
第一步：按2樓召喚按鈕，當電梯到達2樓時，二樓指示燈亮 得分：17分
第二步：按3樓召喚按鈕，當電梯到達3樓時，三樓指示燈亮 得分：33分
第三步：按4樓召喚按鈕，當電梯到達4樓時，四樓指示燈亮 得分：50分
第四步：按3樓召喚按鈕，當電梯到達3樓時，三樓指示燈亮 得分：67分
第五步：按2樓召喚按鈕，當電梯到達2樓時，二樓指示燈亮 得分：83分
第六步：按1樓召喚按鈕，當電梯到達2樓時，一樓指示燈亮 得分：100分
