一、實驗?zāi)康模?/span>
掌握比值控制系統的結構組成；通過實驗掌握比值控制系統的基本概念、比值系數的計算；掌握比值控制系統的參數整定。二、實驗設備及參考資料
1．過程控制綜合實驗裝置—DDC控制模塊
2．計算機及MCGS組態軟件—DDC控制實驗_ModBusRTU.MCG
3．實驗專用線若干及RS485轉232通訊線一根。
三、實驗原理
本實驗采用計算機控制,將水泵1支路流量作為給定值。調節比值器將其支路的流量作為設定值，計算機根據流量設定值和P、I、D參數進行PID運算，輸出信號給變頻器，然后由變頻器控制水泵2支路的進水流量，從而達到控制流量比例恒定的目的。

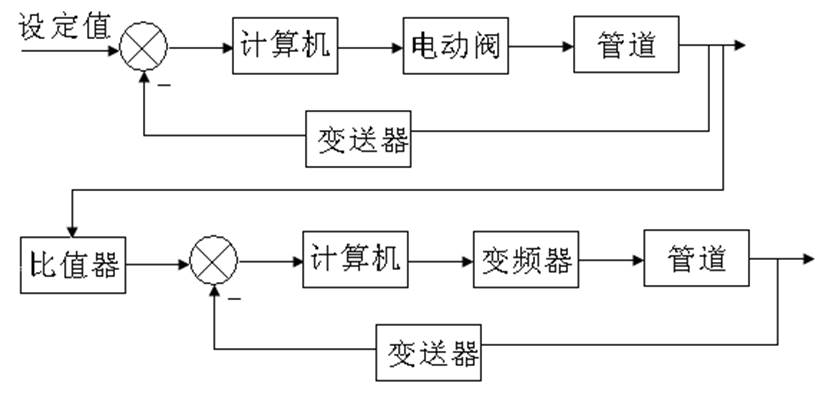

隨動流量比值控制的方塊原理圖：
五、實驗步驟
1、按下面要求接好實驗導線和通訊線。
使用485轉232通訊線將控制臺側邊DDC通訊口 “COM1” 與上位機連接。
在傳感器信號輸出區域，在傳感器信號輸出區域，將流量計2信號FT2用實驗線連接到DDC控制模塊的AI0信號輸入端，將流量計1信號 FT1信號用實驗線連接到DDC控制模塊的AI1信號輸入端，正負一一對應。
將DDC控制模塊輸出信號AO0連接到執行器控制信號輸入?yún)^(qū)的變頻器控制信號端口，將DDC控制模塊輸出信號AO1連接到執行器控制信號輸入?yún)^(qū)的電動調節閥控制信號端口，正負一一對應。
2、將手動閥門1V2、2V2、V3、V4打開，關閉1V1、2V1、2V3。
3、先打開控制臺上的總電源，再打開DDC電源。
4、運行計算機上的 DDC控制實驗_ModBusRTU.MCG工程，選擇系統管理菜單中的用戶登錄，登錄用戶。
5、選擇比值控制實驗的單閉環流量比值控制實驗。
6、選擇計算機控制方式，在控制臺上打開水泵、電動調節閥電源，打開變頻器，再打開變頻器啟停開關，啟動變頻器。
7、拖動比值旋鈕設定比值
8、設置參數
Ts=1 （參考值）
SV=500 （參考值）
Kc1=0.02（參考值）
Ti1=5 （參考值）
Td1=0 （參考值）
Kc2=0.02（參考值）
Ti2=5 （參考值）
Td2=0 （參考值） 比例系數=1.2
9、觀察計算機上的實時曲線和歷史曲線。
10、改變比值器的比例系數，觀察流量的變化。
11、實驗結束后，停止變頻器，關閉水泵、變頻器、電動調節閥電源，拆除試驗線。

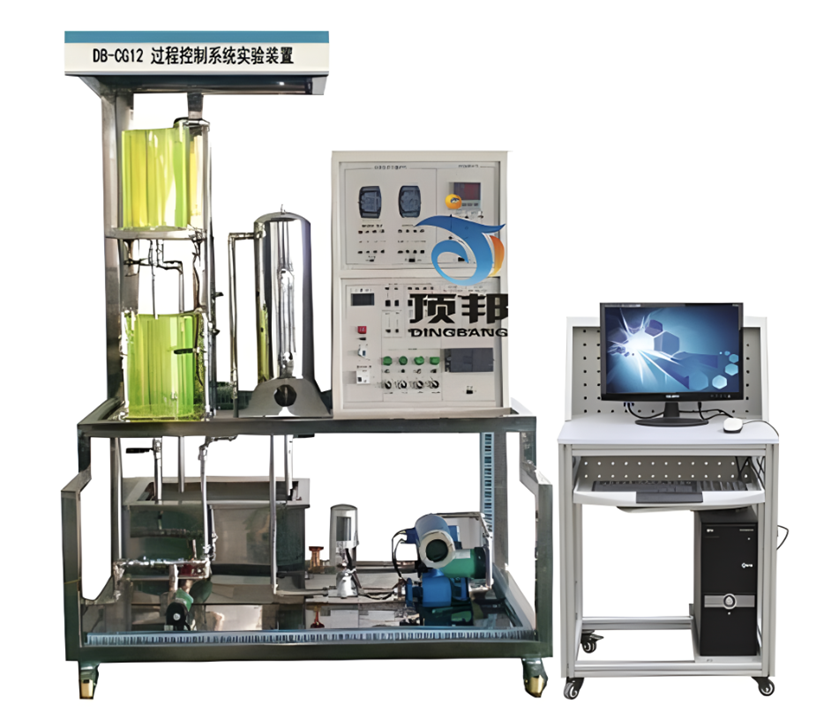

DB-CG12 過程控制系統實驗裝置
一、 概述：
DB-CG12過程控制系統實驗裝置（Process Control System，簡稱PCS），是模仿現代工業生產過程中常見的物理量，諸如溫度、壓力、流量、液位等參數，對其進行測量、控制，分析過程參數變化特性，研究過程控制規律(如PID控制)的教學實驗設備，過程控制綜合實驗裝置選用智能化的工業用儀器儀表，接近工業實際，使用安全，運行穩定，維護簡單，性價比優越。過程控制系統實驗裝置集合多種控制方式，再現實際工業現場使用的控制手段，采用聲光報警系統，并提供用戶更友好的二次開發接口。
1、功能：
(1)、可滿足“自動調節原理”，“過程控制”，“控制儀表”，“自動檢測技術與傳感器”,“計算機”及相關課程的教學實驗需求；
(2)、可作為有關企業技術人員、儀表操作人員、系統運行監控人員的實習、培訓實驗設備。
二、產品結構與特點：
1、外形結構：
（1）、分體式設計，模塊化組裝式結構，可以根據不同的需要選擇、PLC控制，儀表控制,DDC控制組成不同的控制系統。含有常規水箱檢測控制裝置、鍋爐加熱裝置。設備可以實現多臺電腦控制系統，進行遠程網絡控制.
（2）、二水箱配置；雙路供水系統。
（3）、實驗柜完全敞開設計，內部器件全部可視，有利直觀教學和維護。
（4）、人性化設計，配有儲水箱，進排水自控裝置，減輕實驗人員勞動強度。為實驗文明操作提供條件。
（5）、裝置的儀表、部件均選用現代化技術工業級產品，智能化程度高。精度好，規格多樣。有利直觀教學和拓寬學生工業現場知識。為以后走上社會打好結實基礎。
（6）、安全度高，系統配有漏電保護，帶保護套的專用實驗電源連線，及溫控箱防止無水加溫自動控制等，力求保護人身、設備安全。
（7）、開放度好，在教師指導下，學生可觀察、可自己動手參與操作、可自行編程進行驗證、可根據記錄的實時曲線進行理論分析等。
（8）鍋爐加熱程控保護系統
A、加熱電路加有保險管進行過載保護；
B、鍋爐加熱內膽加由水位液位保護裝置，水位不達到一定的高度，控制系統不能控制可控硅調壓器工作。
（9）、電源保護措施
A、加有電流型漏電保護器，防止設備漏電短路造成的設備及人身傷害。
B、各控制電路加有保險管，有效保護器件因過載造成損壞。
（10）、電源啟�？刂品绞�；采用啟停按鈕控制接觸器來控制電源的啟停。
（11）、漏電保護裝置及安全性和安全承諾；
A、各種電源及各種儀表的可靠的保護功能
B、各種電源及各種儀表的強電采用開關控制，學生不自行接線，不存在強弱電混插的問題。
C、實驗強電接線插頭采用封閉式結構，防止觸電事故的發生。
三、技術參數與要求:
1、供電電源
單相交流電源：220VAC±10%、50Hz±5%、16A，系統必需接地良好。
2、實驗室應有水源和進排水口。進排水口與設備間距離一般要求小于10米
3、系統儀表的輸入、輸出信號符合IEC標準
（1）變送器電流源信號：4-20mADC。
（2）儀表采樣：1-5V（250Ω）/0.2-1V（50Ω）
4、系統提供直流線性穩壓電源（朝陽電源產品） 24VDC/1A。
5、上位計算機組態軟件
應用MCGS（Monitor and Control Generated System）全中文工控組態軟件進行開發的實驗系統。運行環境要求，參見MCGS用戶指南。
6、外形尺寸（組合后）：2200mmX1900mmX700mm。
7、重量：實驗柜，約重200Kg；實驗臺+實驗架，約重250Kg
四、系統配置
| 執 行 機 構 | ||||
| 名稱 | 單位 | 數量 | 備注 | 特點 |
| 智能電動調節閥 | 只 | 1 | 等百分比特性內置侍服放大器,稀土永磁同步電機,體積小,力矩大.工作電壓 24VAC，輸入電流4-20mADC | 等百分比特性內置侍服放大器,稀土永磁同步電機,體積小,力矩大,比普通的電動閥貴 |
| 單相磁力泵 | 臺 | 1 | 無泄漏，低噪音，單相220VAC，90W。 | 聲音比較小,有利于實驗室保持安靜,工作的穩定性非常好 |
| 三相磁力泵 | 臺 | 1 | 無泄漏，低噪音，三相220VAC，90W。 | |
| 交流變頻控制（日本三菱） | 臺 | 1 | 采用日本三菱公司的FR-D720S-0.4K-CH型變頻器，控制信號輸入為4～20mADC或0～5VDC，交流220V變頻輸出用來驅動三相磁力驅動泵。 | |
| 溫控調壓模塊+散熱器 | 套 | 1 | 全隔離單相交流可控硅調壓模塊；控制信號：4-20mADC。 | 頂邦自行設計性能可靠安全 |
| 加熱環 | 只 | 1 | 功率：1800W，220VAC。 | |
| 傳 感 變 送 器 | ||||
| 擴散硅壓力（液位）變送器 | 只 | 2 | 選用原裝進口的擴散硅隔離探頭。0.5級精度；輸出信號：選4-20mADC（二線制）；接頭及外殼材料：不銹鋼（1Cri18Ni9Ti）。 | 不銹鋼隔離膜片,適用范圍廣,高精度,高溫定性,高可靠性,結構精巧安裝方便,零點漂移小,它的價格是普通的傳感器的兩倍 |
| 壓力變送器 | 只 | 1 | 選用原裝進口的擴散硅隔離探頭。0.5級精度；輸出信號：選4-20mADC（二線制）；接頭及外殼材料：不銹鋼（1Cri18Ni9Ti）。 | |
| Pt100溫度傳感器及溫度變送器 | 套 | 1 | Pt100：A級；溫度變送器：0.5級精度，0-100℃。 | |
| 渦輪流量計及流量變送器 | 套 | 2 | （1）量程：選0-1200L/h；（2）輸出信號：4-20Madc；（3）精度：0.5級。 | 結構小巧精致,安裝方便,精度高 |
| 控 制 單 元 | ||||
| DDC | 臺 | 1 | 8017,8路模擬量輸入,8024, 4路模擬量輸出 | 方便學生掌握編程的技巧 免費贈送 |
| 儀表控制 | 臺 | 1 | AI 808P | 廈門宇電 |
| PLC | 臺 | 1 | CPU222，EM235 | 西門子 |
| 軟 件 系 統 | ||||
| MCGS組態軟件 | 只 | 1 | MCGS 通用版 | 昆侖通態 |
| DDC系統實驗軟件 | 套 | 1 | RemoDAQ-8000 Utility | 北京集智達 |
| DDC網絡控制軟件 | 套 | 1 | 任何一臺可以作為工程師站，其他的作為操作員站 | 上海頂邦 |
| 儀表控制軟件 | 套 | 1 | ||
| PLC編程軟件 | 套 | 1 | step 7 MicroWIN | 西門子 |
| 其 它 設 備 | |||
| 實驗用淡藍色透明有機玻璃水箱 | 只 | 2 | 2個圓型有機玻璃水箱 |
| 不銹鋼溫控實驗箱 | 只 | 1 | 由加熱箱、加熱環、Pt100、溫度變送器組成，加熱箱內無水?dāng)嚯姳Ｗo(hù)裝置，也防止溫度干燒。 |
| 不銹鋼儲水箱 | 只 | 1 | 內有獨特的結構設計和不銹鋼過濾網，拆洗方便 |
| 儲水箱自動進、排水裝置 | 套 | 1 | 自動進排水減輕實驗老師工作 |
| 接觸器 | 只 | 2 | |
| 繼電器 | 只 | 2 | |
| 電磁閥 | 只 | 2 | 三力信 |
| 液面探頭 | 只 | 2 | 頂邦自制 |
| 配有24v直流穩壓電源 | 只 | 1 | 電源 |
| 全部不銹鋼管及配件，增加設備的使用壽命。 | 套 | 1 | |
| 實驗臺及實驗對象 | 套 | 1 | 1800mm（高）×2000mm（長）×800mm（寬）；采用全開放式設計，美觀大方，操作維護方便 |
| 鍋爐保護系統 | 套 | 1 | 鍋爐加熱防干燒系統 |
實訓內容：
(1)過程控制系統組成認識實驗實訓
過程控制及檢測裝置硬件結構組成認識,控制方案組成及控制系統連接實驗實訓
液位傳感器安裝和校正
電動調節閥安裝和校正
水泵安裝
管道拆裝
(2)被控對象特性測試實驗實訓
單容水箱液位數學模型的測試實驗實訓
雙容水箱液位數學模型的測試實驗實訓
鍋爐內膽水溫特性測試實驗實訓
電動調節閥流量特性測試實驗實訓
(3)單回路控制系統實驗實訓
單容水箱液位定值控制實驗實訓
雙容水箱液位定值控制實驗實訓
鍋爐內膽水溫定值控制實驗實訓
鍋爐夾套水溫定值控制實驗實訓
電動閥支路流量定值控制實驗實訓
變頻調速磁力泵支路流量定值控制實驗實訓
(4)溫度位式控制系統實驗實訓
鍋爐內膽水溫位式控制系統
（5）串級控制系統實驗實訓
水箱液位串級控制實驗實訓
下水箱液位與電動調節閥流量的串級控制實驗實訓
下水箱液位與變頻調速磁力泵支路流量的串級控制實驗實訓
鍋爐內膽水溫與鍋爐夾套水溫的串級控制實驗實訓
（6）比值控制系統實驗實訓
單閉環流量比值控制實驗實訓
雙閉環流量比值控制實驗實訓
（7）前饋-反饋控制系統實驗實訓
鍋爐內膽水溫與流量的前饋-反饋控制系統
下水箱液位的前饋-反饋控制實驗實訓
（8）多種控制實訓
PID復雜程序及調整與通訊實訓
PID調節器的控制與通訊實訓
數據采集卡的調試與控制實訓
現場應用型 DDC控制與通訊實訓
（9）觸摸屏、PLC與變頻器實訓
變頻器 PID控制的恒壓供水系統實訓
變頻器與觸摸屏通信實訓
觸摸屏控制的 PLC與變頻器通訊
PLC的 PID控制控制的恒壓供水系統實訓
水位定值控制實訓
（10）組態實訓
數據庫組態、圖形動畫、報表、曲線、報警組態、設備通訊組態、算法組態等。
