| 序號 | 控制對象實訓模塊 | 實訓教學目標 |
| 1 | 搶答器/音樂噴泉 | 通過對搶答系統中各組人員搶答時序的監視和控制，掌握條件判斷控制指令的編寫方法；通過對音樂噴泉控制系統中“水流”及音樂的循環控制，掌握循環指令的編寫方法。 |
| 2 | 裝配流水線/十字路口交通燈 | 通過對“生產流水線”順序加工過程及十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法。 |
| 3 | 水塔水位/天塔之光 | 通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控制指令的編寫方法。通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。 |
| 4 | 自動送料裝車/四節傳送帶 | 通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。 |
| 5 | 多種液體混合裝置 | 通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。 |
| 6 | 自動售貨機 | 通過對用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控制，掌握各種計數器指令及比較輸出指令的編寫方法。 |
| 7 | 自控軋鋼機/郵件分揀機 | 通過對自控軋鋼機和郵件分揀機材料（“鋼錠“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。 |
| 8 | 機械手控制/自控成型機 | 通過對機械手停留“位置”及自控成型機各方向“液缸位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。 |
| 9 | 加工中心 | 通過對加工中心中各方向“電機”運行方向及“刀庫”進出刀、換刀過程的控制，掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。 |
| 10 | 四層電梯（仿真實物） | 通過對一個完整的四層電梯模型的綜合控制，初步掌握PLC控制系統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。 |
| 11 | 小車運動模塊（實物） | 通過利用PLC對步進電機及往返運動實物模塊的控制，初步了解步進電機方向、拍數的控制及直線運動檢測、定位控制。 |
| 12 | 基礎實驗/中間繼電器 | 通過此模塊對PLC的基礎指令如標準觸點指令、串聯電路塊的并聯連接指令OLD、并聯電路的串聯連接指令A(yù)LD、輸出指令、置位與復位指令S、R；跳變觸點EU、ED；空操作指令NOP；程序結束指令END等的了解。 |
| 序號 | 名稱 | 型號 | 數量 | 單位 | 備注 |

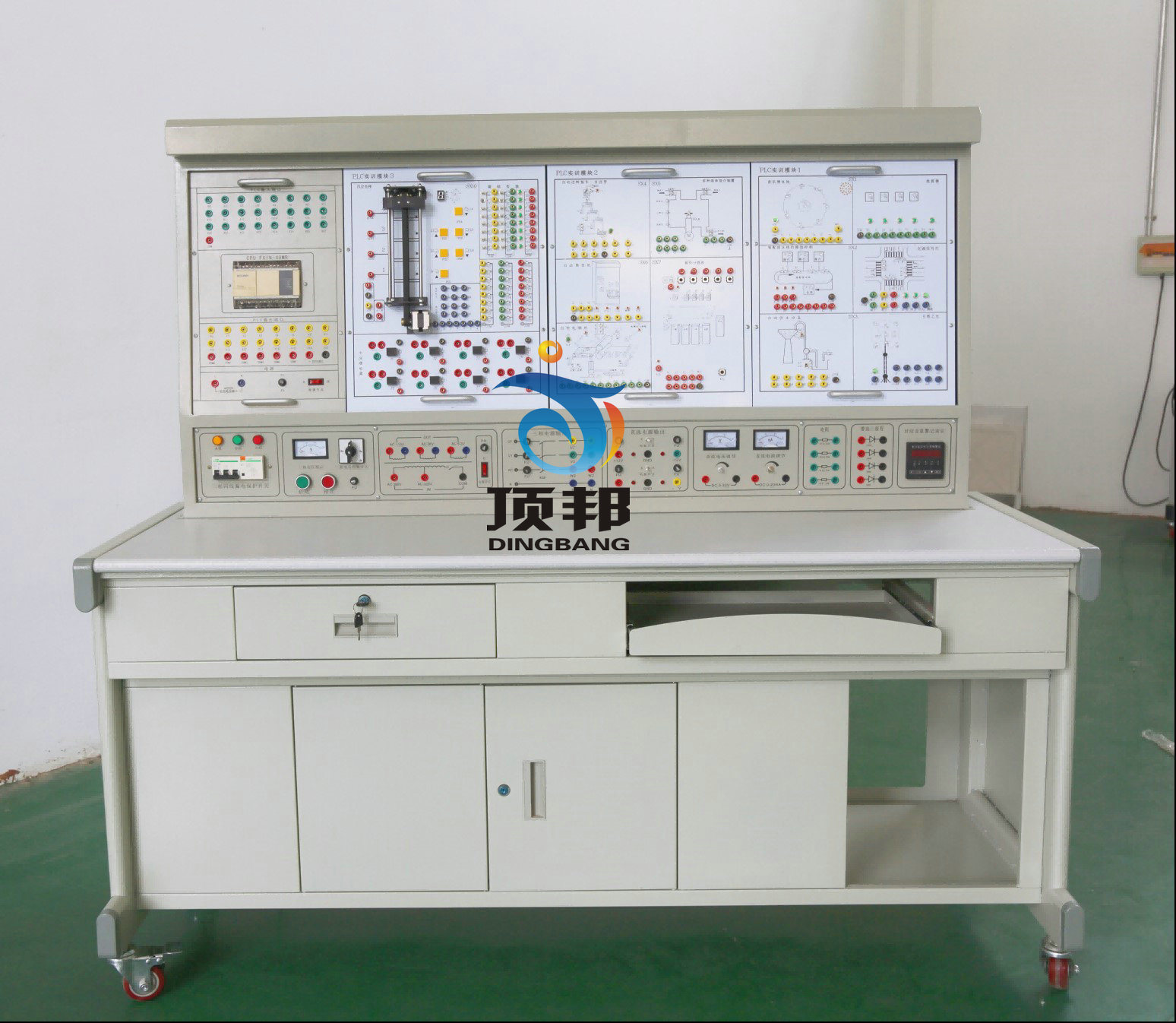

| 1 | PLC實訓臺 | FX5U-32MR/ES | 1 | 套 | 三菱FX5U-32MR/ES 16點輸入，16點繼電器輸出，AC100V-240V。 |
| 2 | 變頻器 | 1 | 臺 | 三菱FR-D740變頻器 0.4KW | |
| 觸摸屏 | 1 | 臺 | 三菱7英寸 GS2107-WTBD-N 觸摸屏 | ||
| 3 | 實訓屏 | 1 | 臺 | 含電源 | |
| 4 | 實訓桌 | 1 | 臺 | 帶鍵盤的桌子 | |
| 5 | 實訓模塊 | 實訓模塊1 | 1 | 塊 | 搶答器/音樂噴泉/裝配流水線/交通信號燈/自動供水/天塔之光 |
| 6 | 實訓模塊2 | 1 | 塊 | 自動送料裝車/四節傳送帶/多種液體混合裝置/自動售貨機/自控軋鋼機/郵件分揀機 | |
| 7 | 實訓模塊3 | 1 | 塊 | 機械手控制/自控成型機/加工中心 | |
| 8 | 實訓模塊4 | 1 | 塊 | 四層電梯/基礎實驗/中間繼電器 | |
| 9 | 小車運動模塊（實物） | 1 | 塊 | 通過利用PLC對步進電機及往返運動實物模塊的控制，初步了解步進電機方向、拍數的控制及直線運動檢測、定位控制。 | |
| 10 | 電機 | 三相鼠籠式異步電動機 | 1 | 臺 | |
| 11 | 軟件 | PLC控制編程仿真軟件 | 1 | 套 | |
| 12 | 說明書 | PLC編程軟件 | 1 | 套 | |
| 13 | 工具 | 實驗指導 | 1 | 冊 | |
| 14 | 尖嘴鉗、螺絲刀、剝線鉗、十字螺絲刀、一字螺絲刀各1把 | 1 | 套 | ||
| 15 | 連接線 | 自鎖實驗疊插連接線100CM | 20 | 條 | |
| 16 | 自鎖實驗疊插連接線30CM | 5 | 條 | ||
| 17 | 手槍式實驗疊插連接線 | 5 | 條 |
