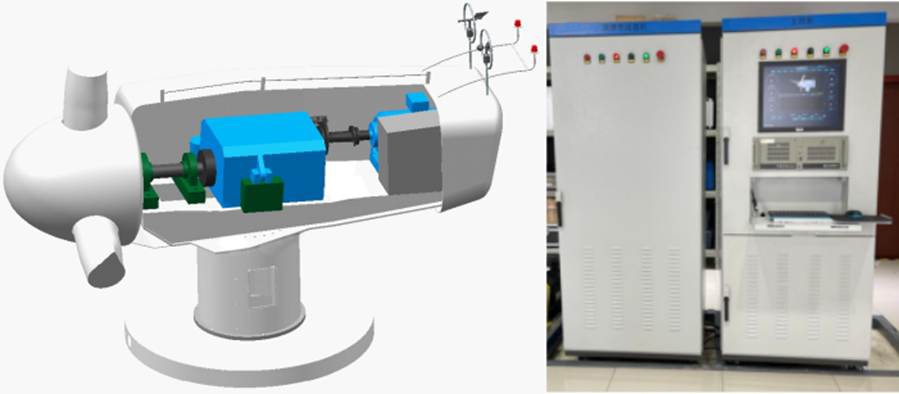

| 項目指標 | 參數特性 | 項目指標 | 參數特性 |
| 變流器拓?fù)浣Y(jié)構 | 雙級背靠背 | 后級控制方式 | 穩定直流電壓 |
| 額定流功率 | 5.0kW | 后級功率因數 | >0.99 |
| 額定交流電流 | 15A | 直流母線電壓 | 600V |
| 額定交流電壓 | 380V | 最大直流電流 | 22A |
| 額定電網頻率 | 50Hz | 電流總諧波畸變率（THD） | <3%（額定功率） |
| 允許電網頻率 | 48～50.5Hz | 最大效率 | 95% |
| 前級控制方式 | 功率控制 | 待機狀態功耗 | <40W |
| 前級功率因數 | >0.99 | 冷卻方式 | 強迫風冷 |
| 防護等級 | IP21 | 標準通訊方式 | RS485 |
| 類別 | 功能描述 | 規格參數 | |
| 整機參數 | 按照雙饋風力發電機組機械結構進行模擬，具備主動拖動、并網發電功能。 |
形式：三支仿真葉片，上風向，水平軸，全翼展電動變距，雙饋式 風輪旋轉方向：順時針（從機頭方向看） 額定功率：5kW 風輪轉速范圍：0-20rpm 機組運行溫度范圍：-100C—300C 環境相對濕度：≤95% 輪轂中心高度：1000mm 模型尺寸（長寬高）：約 2.5x1.5x1.5m |
|

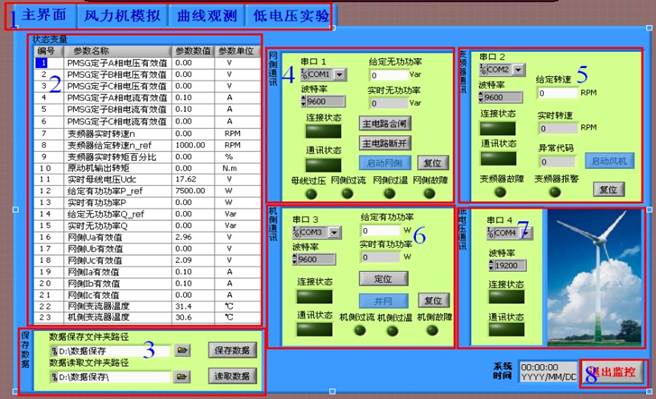

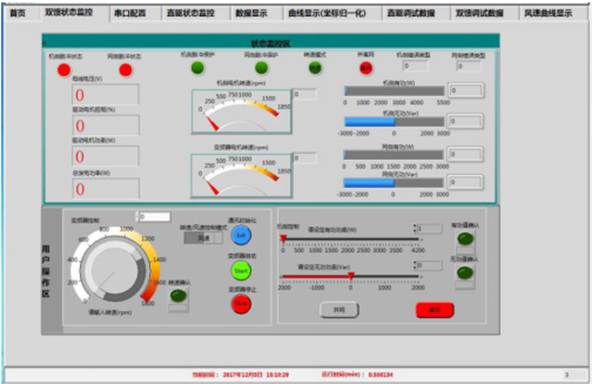

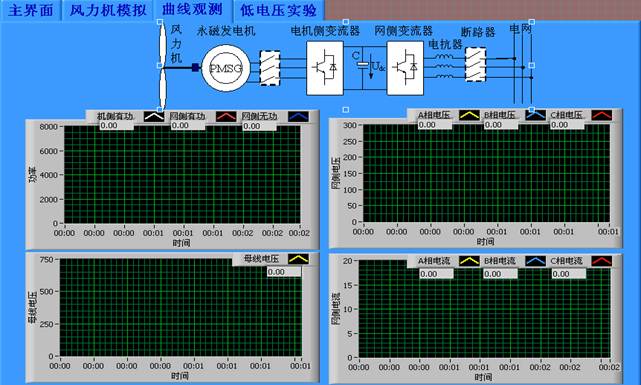

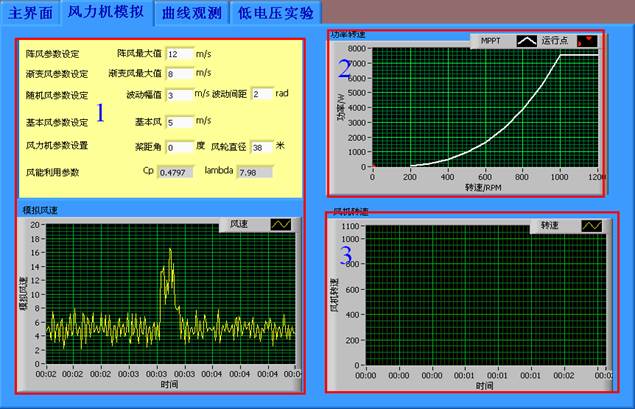

| 操作臺 | 操作臺功能包括：實驗過程中的各參數變化顯示、狀態顯示、能量轉換的過程狀態顯示、外部風速、風向干擾設定。 |
防護等級：IP23 配備部件：西門子1200 主機控制器 電源：220VAC 和UPS，24VDC |
|
| 電氣部分 | 驅動變頻器 | 容量等級 | 5.5KW |
| 電壓等級 | 380V | ||
| 電機類型 | 異步/永磁同步電動機 | ||
| 調速范圍 | 0-2000RPM | ||
| 控制方式 | 有PG矢量控制，弱磁控制 | ||
| 接口類型 | RS485 | ||
| 控制環路 | 速度閉環，力矩閉環 | ||
| 精度 | 電壓、電流、轉速、位置、轉矩的信號測量 | ||
| 定制變流器 | 功率等級 | 5.5KW | |
| 電壓等級 | 380V | ||
| 功率拓?fù)?/span> | 二電平背靠背 | ||
| 外形尺寸 | （寬×深×高，mm）800×600×1600 | ||
| 拖動電動機 | 額定功率 | 7.5KW | |
| 額定轉速 | 1460RPM | ||
| 同步轉速 | 1800RPM | ||
| 額定電壓 | 380V | ||
| 功率因數 | 0.9 | ||
| 安裝方式 | IMB3 | ||
| 防護等級 | IP21 | ||
| 噪聲等級 | 85dB | ||
| 工作制 | S1 | ||
| 編碼器 | 2000線 | ||
| 發電機 | 類 型 | 雙饋發電機 | |
| 額定功率 | 5.5kW | ||
| 額定電壓 | 380V | ||
| 額定頻率 | 50Hz | ||
| 額定轉速 | 1500rpm | ||
| 轉速范圍 | 0-2000rpm | ||
| 絕緣等級 | F級 | ||
| 定子電流 | 7.2A | ||
| 轉子電流 | 2.95A | ||
| 極數 | 4 | ||
| 轉速 | 同步轉速：1500rpm | ||
| 最大轉速：1800rpm | |||
| 絕緣等級 | F級 | ||
| 冷卻方式 | IC411 | ||
| 安裝方式 | IMB3 | ||
| 噪聲等級 | 85dB | ||
| 工作制 | S1 | ||
| 編碼器 | 線性驅動輸出 2000 | ||
| 轉子接法 | Y | ||
| 轉子電壓 | 1086V | ||
| 機械整機部分 | 輪轂 | 輪轂采用球形結構，通過法蘭與主軸聯接，通過變槳軸承與葉片連接。 |
技術參數： 結構型式：球狀空心，三個法蘭面與三個葉片相連接 |
|
電驅動 獨立變 槳系統 |
變槳距機構采用電動變槳、獨立變槳，當風速達到啟動風速時，變槳距機構將葉片沿長軸旋轉到升力最佳狀態，使風輪達到最大捕獲效率；當風速達到額定風速之上時，為了限制功率輸出，變槳距機構向葉片向順槳方向逐漸旋轉，降低風輪氣動效率，恒定功率輸出。獨立變槳可以對槳距角進行微調提高發電量。 |
技術參數： 形式：內齒圈嚙合驅動 變槳變距軸承：回轉支承 變槳調節方式：單獨驅動變槳速度： 1-12°/s 變槳角度：-5°-95° 控制檢測系統：變槳角度傳感器 |
|
|
主動偏 航系統 |
偏航系統由偏航軸承、偏航電機、偏航減速器、偏航剎車機構組成。可實現偏航對風、自動解纜等功能。機組通過風向傳感元件測出實際風向，偏航電機經過減速器降速，通過減速器端部小齒輪驅動偏航軸承的外齒圈轉動，實現偏航對風，從而使機組獲得高的發電量，而且還可以最大程度地減少由于斜風給機組帶來的負載影響。機組帶有解繞傳感器，可自動解纜和自動剎車。 |
技術參數： 形式：電機驅動主動式模擬電機數目：2 臺 偏航軸承：球軸承 偏航剎車：制動電機，模擬剎車鉗。 偏航速率：1rpm 對風敏感度：±10° 對風精度：±15° |
|
| 機艙演示控制柜 | 主要是演示實際機組運行時，機艙控制柜的位置。 |
技術參數： 顯示部分運行狀態端子走線 |
|
| 塔筒、底盤 | 機艙底盤的作用是為上述系統和裝置提供支撐。 |
技術參數: 高度：約 900mm 塔筒直徑：900 mm 底座直徑：2000 mm 底盤材料：焊接結構 |
|
| 疏雷布線 | 通過滑環或者碳刷，把葉片根部的接閃器，接入機艙的等電位帶上。防止雷電從一個區域傳導至另一個區域。 |
技術參數: 線徑：16mm2 碳刷截面積：30mm*60mm |
|
| 傳感器 | 風速、風向傳感器；轉速傳感器等 |
技術參數: 轉速傳感器類型：接近開關式 風速、風向傳感器類型：機械式 |
|
|
機艙 模擬柜 |
功能為模擬整機運行的機艙柜，顯示運行狀態。 |
技術參數： 防護等級：IP23 配備部件：端子連接、風速、風向 驅動模塊電源：380VAC，220VAC 和 UPS，24VDC 面板顯示：運行狀態，急停按鈕 |
|

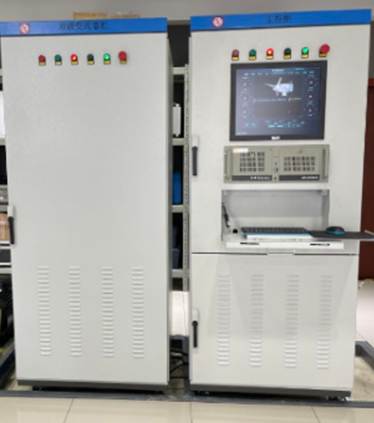

| 序號 | 項目 | 參數 |
| 1 | 規格型號 | 非標定制 |
| 2 | 表面處理 | 脫脂、酸洗、磷化、烤漆顏色：RAL7035 |
| 3 | 外觀要求 | 外形美觀，工藝精湛，尺寸精密 |
| 4 | 材質要求 | 板材厚度為1.2-2.0mm，其中裝飾件1.2mm,連接件1.5mm,承重部件2.0mm。 |
| 5 | 臺面特點 | 采用優質防火板 |
| 6 | 板卡 | MOXA CP114 串口卡 |
| 序號 | 項目 | 參數 |
| 1 | 操作系統 | Windows 7 32bit（32位簡體中文版） |
| 2 | 處理器 | E5300雙核2.6 |
| 3 | 硬盤 | 1TB |
| 4 | 主板 | AIMB-769VG |

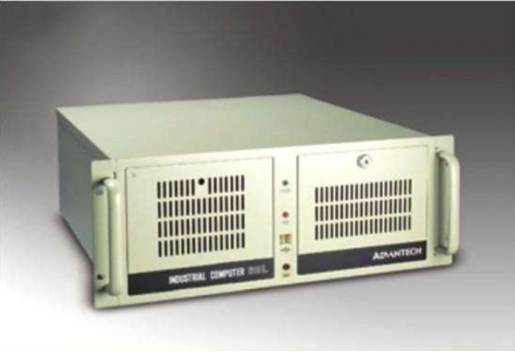

| 5 | 機架 | 19英寸全鋼4U機架 |
| 6 | 顯示器 | 19寸液晶顯示器一臺（單獨配置） |
| 序號 | 參數 | 參數值 |
| 1 | 輸入電壓 | AC 3PH 380V(-15%)～440V(+10%) |
| 2 | 輸入電流 | 25A |
| 3 | 頻率（Hz） |
輸入頻率：50Hz 允許范圍47.5~51.5Hz |
| 4 | 輸出電壓（V） | 0~輸入電壓 |
| 5 | 輸出電流（A） | 18.5A |
| 6 | 輸出功率（kW） | 7.5kW |
| 7 | 輸出頻率 | 0~150Hz |
| 8 | 控制方式 | PG矢量控制 |
| 9 | 電機類型 | 異步電機 |
| 10 | 速度控制精度 | ±0.2% |
| 11 | 速度波動 | ± 0.3% |
| 12 | 轉矩響應 | <20ms |
| 13 | 轉矩控制精度 | 10% |
| 14 | 起動轉矩 | 異步機：2.5 Hz/150%（PG矢量控制） |
| 15 | 過載能力 | 150%額定電流1 分鐘，180%額定電流10秒，200%額定電流1秒 |
| 16 | 頻率設定方式 | 外部通訊設定（可以依照程序修改） |
| 17 | 自動電壓調整功能 | 當電網電壓變化時，能自動保持輸出電壓恒定 |
| 18 | 故障保護功能 | 過流、過壓、欠壓、過溫、缺相、過載等保護功能 |
| 19 | 轉速追蹤再起動功能 | 實現對旋轉中的電機的無沖擊平滑起動 |
| 20 | 端子模擬量輸入分辯率 | 不大于20mV |
| 21 | 端子開關量輸入分辯率 | 不大于2ms |
| 22 | IO |
模擬輸入：2 路（AI1、AI2）0~10V/0~20mA，1路（AI3）-10~10V 模擬輸出：2 路（AO1、AO2）0~10V /0~20mA 數字輸入：8 路普通輸入，最大頻率1kHz，內部阻抗：3.3kΩ；1路高速輸入，最大頻率20kHz 數字輸出：1 路高速脈沖輸出，最大頻率20kHz；1路Y 端子開路集電極輸出 繼電器輸出：兩路可編程繼電器輸出，觸點容量：3A/AC250V，1A/DC30V |

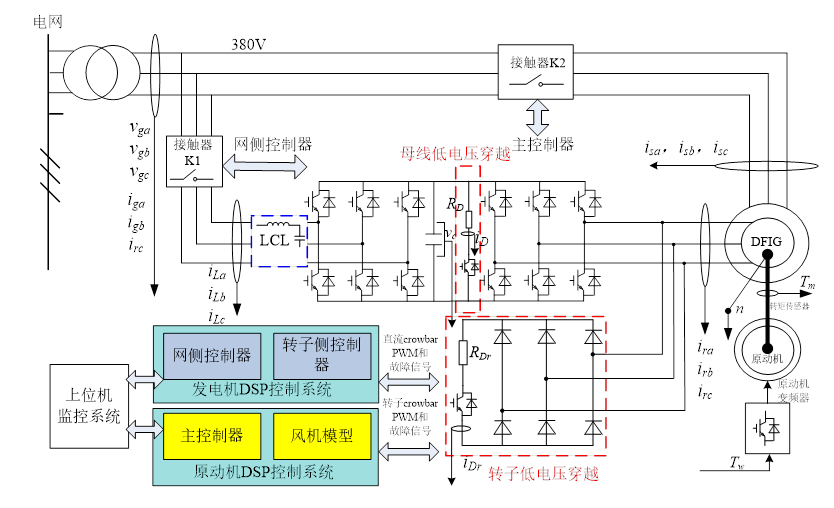

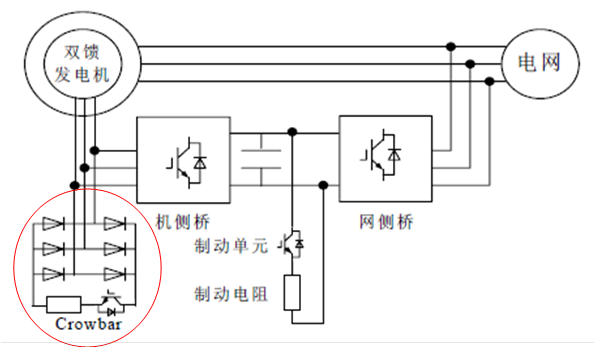

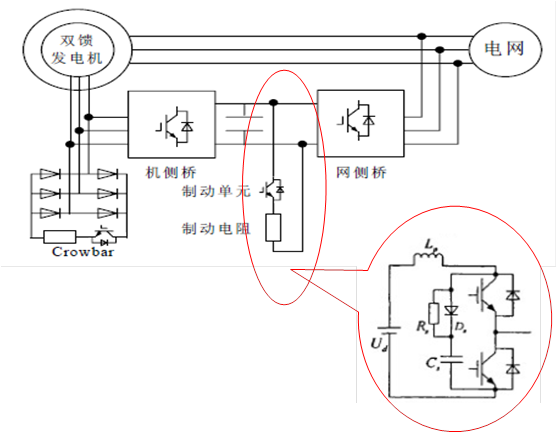

| 23 | EMC 濾波器 | 內置C3 濾波器：滿足IEC61800-3 C3 等級要求 |
| 24 | 制動方式 | 電阻制動 |
| 25 | 運行環境溫度 | -5~40℃，40℃以上降額使用 |
| 26 | 平均無故障時間 | 2 年（25度環境溫度） |
| 27 | 防護等級 | IP20 |
| 28 | 冷卻方式 | 強制風冷 |
| 項目 | 參數 |
| 網側變流器電壓范圍 | 3AC 380V±7％ |
| 網側變流器頻率范圍 | 50Hz ±0.5Hz |
| 網側變流器容量 | 5kW |
| 網側變流器額定電流 | 8.4A |
| 諧波畸變率 | ≤10%（額定,線性負載） |
| 機側變流器額定電壓 | 380VAC±7％ |
| 機側變流器頻率 | 0-100Hz |
| 機側變流器容量 | 5kW |
| 機側變流器額定電流 | 8.4A |
| 網側/機側變流器效率 | 94%（額定功率工況） |
| 噪聲 | ＜85dB |
| 運行溫度 | -5至 +45°C |

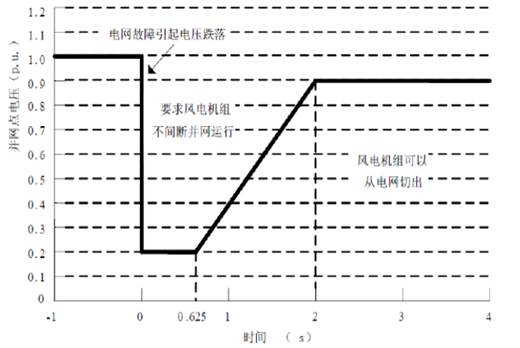

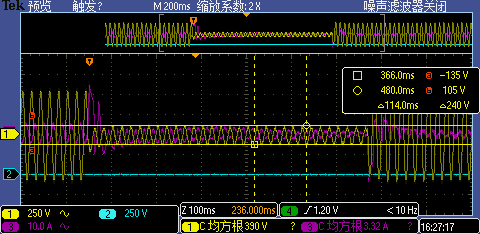

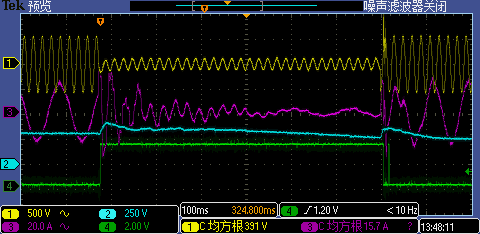

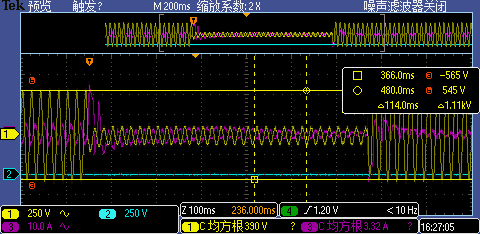

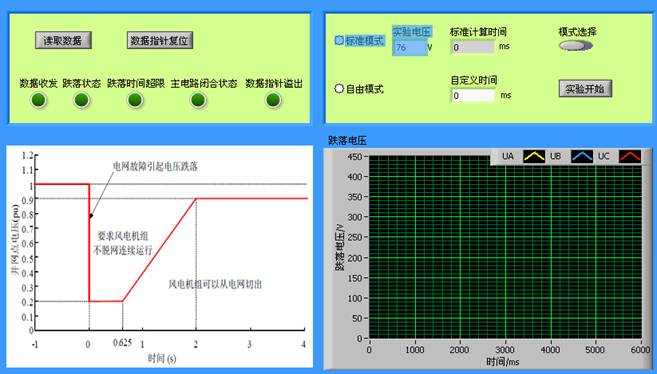

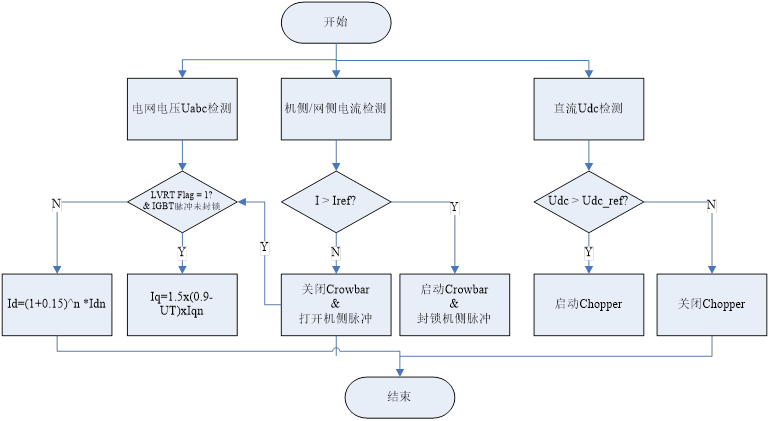

| 低電壓穿越標準 | MAX20%（PCC） 625ms 不停機 |
| 編號 | 名稱 | 學生人數 | 類型 |
| 1 | 異步電機空載實驗 | 每套機組3~5人 | 設計型 |
| 2 | 異步電機負載實驗 | 每套機組3~5人 | 設計型 |
| 3 | 雙饋感應電機空載實驗 | 每套機組3~5人 | 設計型 |
| 4 | 雙饋感應電機負載實驗 | 每套機組3~5人 | 設計型 |
| 5 | 風力發電機啟動并網實驗 | 每套機組5~8人 | 設計型 |
| 6 | 風力發電機正常停機實驗 | 每套機組5~8人 | 設計型 |
| 7 | 風力發電機異常停機 | 每套機組5~8人 | 設計型 |
| 8 | 風力發電機正常運行實驗 | 每套機組5~8人 | 設計型 |
| 9 | 風力發電機脫網保護實驗 | 每套機組5~8人 | 設計型 |
